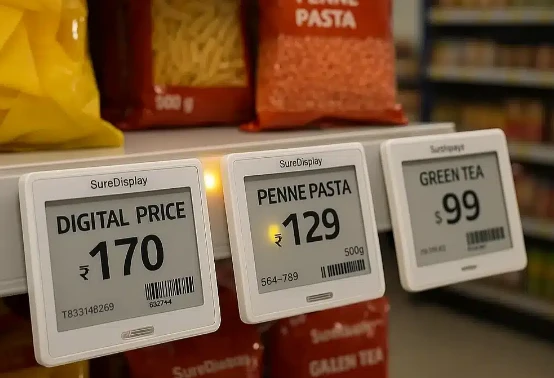

Narito ang hindi naiintindihan ng karamihan sa mga tao tungkol sa ESL: ang standalone na screen ay wala. Literal na walang silbi. Kailangan mo ng isangnetworkupang maghatid ng data dito,softwarepara sabihin dito kung ano ang ipapakita, atmga taoupang i-deploy ang buong system na ito sa mga totoong tindahan-iyan ang bumubuo ng isang "solusyon." Ang terminal mismo, nang walang network, ay isang ladrilyo. At kung wala ang platform na nagpapakain ng data, ano ang punto?
Sa isang proyekto, iginiit ng isang kliyente na maglagay ng mga base station sa loob ng mga panel ng kisame dahil sa tingin nila ay mas malinis ito. Sinabihan sila na ang signal ay hindi tumagos nang maayos. Hindi sila nakinig. Tatlong linggo pagkatapos ng paglulunsad, ang kalahati ng mga label sa nakapirming seksyon ay nagpapakita ng mga lipas na presyo. Kinailangan na punitin ang lahat at muling gawin ito. Gastos sila ng triple.Mahalaga ang pagpaplano ng RF.
Ang Mga Label Mismo

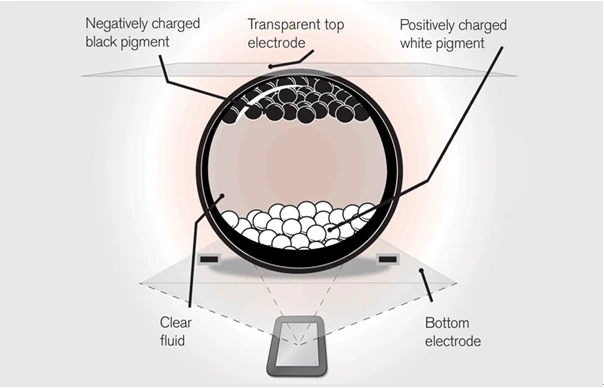

Bakit E-tinta?
Ang mga terminal ng ESL ay ibinend sa e-mga screen ng tinta (E-tinta), at ang pagpipiliang ito ay hindi sinasadya. Ang paraan ng isang hardware engineer minsan ay ipinaliwanag ito: isipin ang maliliit na kapsula na puno ng itim at puting mga particle na lumulutang sa langis. I-zap ang mga ito ng kuryente, gumagalaw ang mga particle, lumilitaw ang imahe. Kapag nabuo na ang imahe, nananatili lang ito doon. Putulin ang kapangyarihan, hindi mahalaga. Ang imahe ay nananatili. Ang teknikal na termino aybistable displayo isang bagay na tulad nito.
Pagkonsumo ng kuryentesa panahon ng static na pagpapakita ay halos wala. Ang data ng pagsubok ay nagpapakita ng 2.13-pulgadang itim-at-puting label na tumatakbo sa CR2450 na button na baterya, nagre-refresh dalawang beses araw-araw, tumatagal6 hanggang 8 taon. Kahit na may dalas ng pag-refresh na naka-crank nang higit sa 5 beses araw-araw, mga 4 na taon pa rin iyon.
At nariyan ang katotohanang hindi ito naglalabas ng liwanag-ito ay gumagana sa pamamagitan ng pagpapakita ng liwanag sa paligid, katulad ng ginagawa ng papel. Alam mo kung paano nagiging ganap na hindi nababasa ang mga LCD screen sa direktang sikat ng araw? Ang e-tinta ay nananatiling ganap na malinaw. Atmga anggulo sa pagtinginay karaniwang hindi-isyu. Ang mga customer ay hindi palaging nakatayo nang direkta sa harap ng label, tama ba? Hindi mahalaga ang e-ink.
Narito ang isang bagay na hindi alam ng maraming tao: ang pangunahing teknolohiya para sa e-mga screen ng tinta sa buong mundo ay halos monopolyo ng isang kumpanya-Ang E Ink Corporation ng Taiwan. Halos lahat ng mga screen ng tagagawa ng ESL ay nagmula sa E Ink o sa mga awtorisadong kasosyo nito. Ang structural factor na ito ay lubos na nakakaapekto sa gastos at mapagkumpitensyang tanawin ng buong industriya.

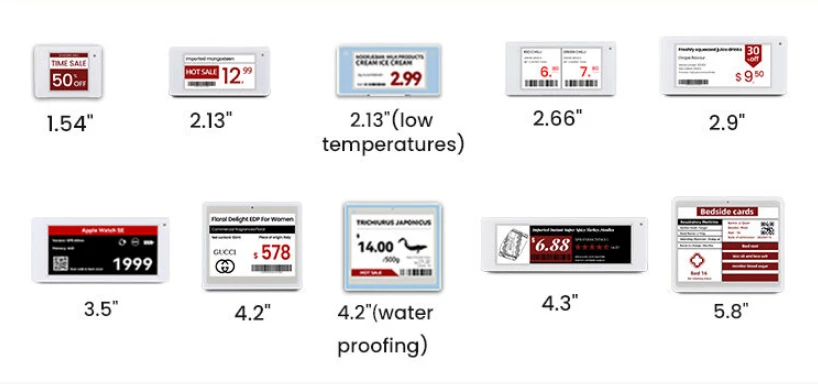

Mga Pagpipilian sa Sukat
Sa laki-matalino, mayroong medyo malawak na hanay:
1.5 pulgada- regular na mga gilid ng istante para sa mga pang-araw-araw na produkto
2.9, 4.2 pulgada- mga item na nangangailangan ng kaunti pang impormasyon
6 pulgada- sariwang ani, silid para sa pinagmulan, grado, maaaring isang QR code
7.5 pulgada at pataas- mga end cap at mga header ng kategorya, minsan hanggang 13 pulgada
Ang ilang mga 13.3-pulgada ay ginagamit bilang mga mini digital na karatula, ngunit sa puntong iyon ang linya na may signage ay nagsisimulang lumabo.

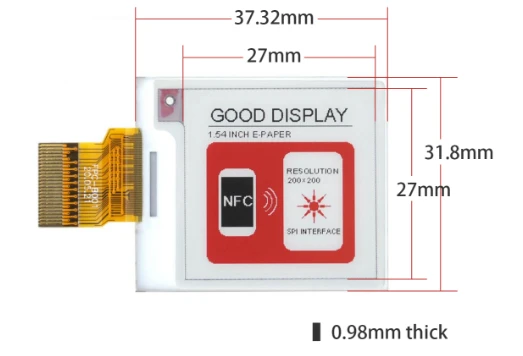

Kulay Tradeoffs
Ngayon, ang e-ink ay may mga limitasyon. Ang mga unang bersyon ay itim at puti lamang. Pagkatapos ay naisip ng mga tagagawa kung paano magdagdag ng isangpangatlong kulay-karaniwan ay pula o dilaw-na malaking bagay para sa mga pampromosyong callout. Kamakailan lamang ay nagkaroon ng pagtulakbuong-mga display ng kulay.
Narito ang tradeoff, at ito ay makabuluhan:
| Uri | Oras ng Pag-refresh | Gastos (2.9-pulgada) |
|---|---|---|
| Itim-at-puti | 1-2 segundo | Baseline |
| Tatlong{0}}kulay | 10-15 segundo | ~2x |
| Buong{0}}kulay | 20+ segundo | 3-4x |
Ang panonood ng tatlong-kulay na pag-update sa screen ay medyo masakit. Kaya karamihan sa mga retailer ay nananatili sa itim-at-puti o tatlong-kulay. Ang buong-kulay ay may posibilidad na lumabasmga seksyon ng kosmetiko, mga display ng alak-mga lugar kung saan ang visual na presentasyon ay nagkakahalaga ng premium.
Bakit Mahalaga Ito-Ang Aktwal na Problema
Isang regional chain supermarket sa Zhejiang ang gumawa ng kalkulasyon: para sa isa sa kanilang mga tindahan na may42,000 SKU, isang pagbabago sa pampromosyong presyo na kinasasangkutan ng 15% ng mga produkto na kinakailangan8 empleyado na nagtatrabaho ng halos 6 na orasupang makumpleto ang lahat ng mga pagbabago sa label. Bago nakumpleto ang mga pagbabago sa label, nakita ng malaking bahagi ng mga customer ang mga presyo na hindi naaayon sa mga presyo ng pag-checkout. Ang kanilang data ng panloob na pag-audit ay nagpakita ng error rate para sa mga tag ng presyo ng papel ay nasa paligid3.2%-humigit-kumulang 3 sa bawat 100 produkto ay hindi tama ang presyo.
Ang maling pagpepresyo ay humahantong sa isang serye ng mga problema:
Natuklasan ng mga customer sa pag-checkout na ang presyo ay iba sa presyo ng shelf-napakasamang karanasan
Sa maraming lugar, maaaring harapin ang mga paglabagmga multa
Ang mga diskarte sa pag-promote ay hindi maaaring isagawa gaya ng nakaplano
Nawawala ang mga clearance na item sa kanilang pinakamainam na palugit sa pagbebenta
Ang ESL ay mahalagang isangtulay. Sa tradisyonal na retail, ang "presyo sa sistema" at "presyo sa istante" ay umiiral bilang dalawang independiyenteng bagay. Kapag binago ng system ang isang presyo, hindi awtomatikong nag-a-update ang shelf-may taong kailangang baguhin ito. Ang "isang tao" na iyon ay ang bottleneck sa paghahatid ng impormasyon-na nagdudulot ng mga pagkaantala, error, at gastos. Ang ginagawa ng ESL ay gumamit ng teknolohiya para alisin ang bottleneck na ito, na nagpapahintulot sa data na direktang dumaloy sa mga terminal ng istante nang walang manu-manong relay.
Dahil ang paggawa ng tao ay ang bottleneck, gumamit ng teknolohiya upang palitan ito. Sa sandaling nagbabago ang data sa system, itinutulak nito ang mga label sa pamamagitan ng network, awtomatikong nagre-refresh ang mga label. Walang paglalakad sa mga istante, walang papel, walang pag-print.Ang pagkaantala ay na-compress mula sa mga oras hanggang minuto, ang rate ng error ay bumaba mula sa ilang porsyento hanggang sa malapit sa zero, ang mga gastos sa paggawa ay makabuluhang bumaba.
Kapag hindi na bottleneck ang mga update sa presyo, magbubukas ang mga bagong posibilidad.Dynamic na pagpepresyonagiging posible. Maaaring mag-sync ang mga online at offline na presyo sa real-oras. Ang mga aktibidad na pang-promosyon ay maaaring magkabisa nang eksakto sa pangalawa. Iyan ang tunay na halaga.

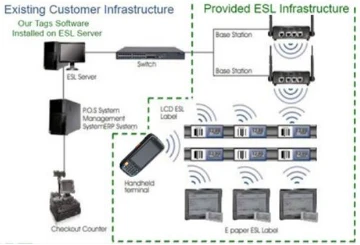

Ang Piraso ng Komunikasyon
Ang mga label ay mga kamay, ang mga base station ay mga nerbiyos, na responsable sa pagpapadala ng mga tagubilin mula sa utak (platform) sa bawat kamay.
Mga base stationay karaniwang flat box-na hugis, katulad ng laki sa mga router sa bahay, na naka-install sa mga kisame, mga istante, o mga dingding. Ang bawat base station ay sumasaklaw sa isang hanay ng10 hanggang 50 metro, depende sa protocol ng komunikasyon, kapangyarihan ng paghahatid, at panghihimasok sa kapaligiran. Ang karaniwang 3,000 metro kuwadrado na supermarket ay karaniwang nagde-deploy45 hanggang 60 base station, na may sariwang pinalamig na lugar na nangangailangan ng mas siksik na deployment dahil sa mga isyu sa signal shielding.
Mga Protokol ng Komunikasyon
Dito pinag-iba ng mga tagagawa ang kanilang sarili-mga protocol ng komunikasyon. Narito ang ibinahagi ng iba't ibang vendor sa mga nakaraang taon:
2.4GHz Proprietary (SES-imagotag, Hanshow)
Ang malalaking tao ay sumama sa 2.4GHz na pagmamay-ari na bagay. Ipinaliwanag ng kanilang mga inhinyero na gusto nila ng ganap na kontrol sa kung paano kumikilos ang protocol para sa ESL partikular. May katuturan. Ang downside-minsan sa kanilang ecosystem,Ang paglipat ay isang bangungot. Ang kanilang mga label ay hindi makikipag-usap sa mga base station ng sinuman. Isang kliyente ang gustong mag-mix and match. Hindi magawa.
Sub-GHz (433MHz, 868MHz)
Mas gusto ng ilang vendor ang mas mababang frequency. Ipinaliwanag ng isang kinatawan ng Pricer na ang mas mababang mga frequency ay sumuntok sa mga hadlang, na sumusubaybay sa kung ano ang naobserbahan sa isang proyekto ng warehouse na may maraming kongkreto. Ngunit angiba-iba ang mga regulasyon sa bawat bansa, at nagiging mas malaki ang mga antenna. Ito ay isang tradeoff.
Mababang Enerhiya ng Bluetooth
Pagiging sikat, lalo na sa mga mas bagong manlalaro. Ang mga chips ay mura na ngayon, at mayroong ganitong apela ng pagpapaalam sa mga customer na i-tap ang kanilang mga telepono sa mga label para sa impormasyon ng produkto. Nag-demo ito ng maayos. Sa aktwal na siksik na pag-deploy bagaman, angmga limitasyon sa saklawmagsimulang magpakita, at mayroonpagsisikip ng channel. Sa isang proyekto, ang mga iskedyul ng pag-update ay kailangang ihiwalay dahil napakaraming mga label ang sumusubok na makipag-usap nang sabay-sabay.
Infrared
Ginagamit ito ng Pricer sa ilan sa kanilang mga system. Mahusay na gumagana kung saan may mga isyu sa electromagnetic interference. Pero may kailanganmalinaw na linya ng paningin, na, sa isang tunay na tindahan na may mga taong naglalakad at gumagalaw, ay hindi palaging makatotohanan.
Ang Power Paradox
Narito kung bakit talagang nakakalito ang komunikasyon sa ESL upang maging tama: ang mga label ay kailangang halos humigop ng lakas-mga baterya na tumatagal ng 5 hanggang 10 taon-ngunit kailangan pa rin nilang makakuha ng mga update kapag ipinadala. Ang paraan ng paglutas nila nito ay sa pamamagitan ngnaka-synchronize na sleep-wake cycle. Karaniwang nasa coma ang mga label sa halos lahat ng oras, nagigising lang ng ilang segundo sa mga naka-preset na window para tingnan kung may bago. Ipinapakita ng mga power profile ang mga bagay na itomicroampere-level sleep nang higit sa 99% ng oras.
Bakit Gumagawa o Nagsisira ang RF Planning ng mga Proyekto
Dito dapat gumugol ng mas maraming oras, dahil kakaunti ang mga proyekto ng ESL na may tagumpay o kabiguan na higit sa lahat ay depende sa kalidad ng pagpaplano ng network ng komunikasyon.
Metal shelvingsumasalamin at hinaharangan ang mga signal, kaya dapat na maingat na idinisenyo ang mga posisyon ng base station
Pinalamig na mga kasoay karaniwang mga Faraday cage-metal cabinet, compressor interference, glass door lahat ay nakakaapekto sa mga signal. Karaniwan ang mga hiwalay na relay device sa loob ay kailangan
Mga panahon ng peak update atdalawahang saklawpara sa mga pangunahing lugar upang maiwasan ang mga solong punto ng kabiguan

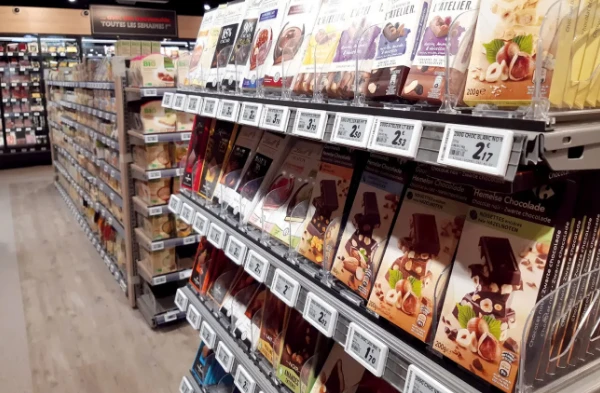

Kaya Ano ang ESL, Anyway-Isang Kahulugan
Electronic Shelf Label Solution, pinaghiwa-hiwalay:
ElectronicTinutukoy ito ng - sa papel
Label ng Shelf- ito ay isang shelf tag, hindi isang screen ng advertising
Solusyon- ito ay isang kumpletong solusyon, hindi isang produkto
Bakit kailangan itong tawaging "solusyon"? Ang isang standalone na electronic label ay talagang walang kabuluhan-hindi ito makakakuha ng mga presyo nang mag-isa, hindi alam kung ano ang ipapakita nang mag-isa, hindi makakapag-refresh nang mag-isa. Dapat itong umasa sa anetwork ng komunikasyonupang makatanggap ng mga tagubilin, umasa sa aplatform ng softwarepara makakuha ng datos. Iyan ang uri ng unang bagay upang ibalot ang iyong ulo sa paligid ng ESL.
Ang Gilid ng Software
Karaniwang mayroong ilang platform na kumukuha ng data ng presyo mula sa ERP o POS, alamin kung ano ang napupunta sa kung aling label, at itinutulak ito. Mayroong mga editor ng template para sa pagdidisenyo ng mga layout ng label, at ilang lohika kung kailan dapat itulak ang mga update.
Angbahagi ng pagsasamasa mga umiiral nang system-doon natigil ang mga proyekto sa loob ng maraming buwan. Legacy ERP, kakaibang mga format ng data, mga IT department na hindi magbibigay ng access.
Pagkuha ng Bagay na Ito sa isang Tindahan
Ang isang ESL system mula sa wala hanggang sa pagkumpleto ay nangangailangan ng isang kumpletong proseso ng pagpapatupad ng engineering. Ang pagiging kumplikado ng prosesong ito ay kadalasang lumalampas sa mga inaasahan ng mga unang-beses na user. Maraming mga proyekto ang napupunta sa patagilid dito, kaya ang seksyong ito ay nararapat ng tunay na atensyon.

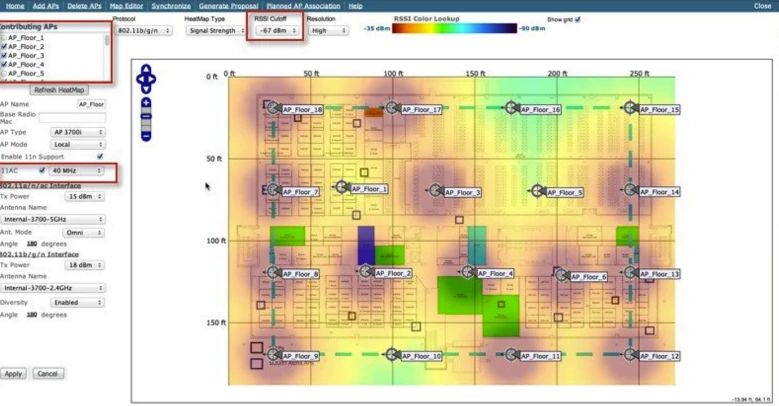

Ang RF Survey-Kung Saan Namamatay ang Mga Proyekto
Ngunit ang bagay na pumapatay sa karamihan ng mga proyekto?RF survey. O sa halip, ang kakulangan ng isang nararapat.
Ang ESL ay umaasa sa wireless na komunikasyon, at ang mga totoong retail na kapaligiran ay puno ng mga hadlang at panghihimasok:
Metal shelvingsumasalamin sa mga signal
Mga cabinet na pinalamigay natural na mga kulungan ng Faraday
Mga konkretong paderblock penetration
Iba pang mga wireless na devicemaging sanhi ng panghihimasok
Sa panahon ng matinding trapiko,ang katawan ng tao mismo ay sumisipsip ng mga signal
Ang tamang RF survey ay talagang maraming trabaho. Nagsisimula ito sa pagmamapa sa pisikal na kapaligiran-kung nasaan ang mga dingding, kung nasaan ang mga istante ng metal, kung ano ang nagdudulot ng interference. Pagkatapos ay ipinapakita ng mga pagsubok sa pagpapalaganap ng signal kung paano aktwal na kumikilos ang mga frequency sa partikular na espasyong iyon. Subukan ang mga kundisyon sa hangganan, ang mga kakaibang sulok, ang mga lugar na malapit sa loading dock. Ang output ay hindi lang "maglagay ng mga base station dito"-dapat itong tumpak na pagpoposisyon, tulad ng hanggang sa sentimetro, kasama ng mga mapa ng saklaw na nagpapakita kung saan malakas ang signal, kung saan ito mahina, at kung ano ang gagawin sa mga spot ng problema. Nakakapagod, pero nakakatipid ito sa bangungot na senaryo na nabanggit kanina.
Maraming vendor ang laktawan ito o ginagawa ito nang kalahati-para makatipid ng mga gastos. Pagkatapos ay nagtataka sila kung bakit patuloy na offline ang 15% ng mga label.
Site Assessment
Ang unang hakbang ay ang pag-unawa sa sitwasyon ng tindahan:
Pisikal na kapaligiran- lugar ng tindahan, taas ng kisame, layout ng sahig, mga uri ng istante
Mga kinakailangan sa produkto- (na) kabuuang SKU ang tumutukoy sa dami ng label, tinutukoy ng pamamahagi ng kategorya ang mga ratio ng laki
kapaligiran ng IT- kung anong mga bersyon ng ERP/POS ang tumatakbo, kung ano ang imprastraktura ng network
Pag-install ng Base Station
Pag-mount sa kisameay ang pinakakaraniwang diskarte-may malinaw na linya ng paningin sa mga istante at wala na ito sa daan. Ngunit kung ang kisame ay masyadong mababa o walang magandang mounting point, maaari silang pumunta sa ibabaw ng mga shelving unit sa halip. Gumagana ang wall mounting bilang pandagdag para sa ilang partikular na lugar.
Ang kapangyarihan ay karaniwang inihahatid sa pamamagitan ngPoE, na maginhawa dahil isang cable lang ang kailangang tumakbo. Nangangahulugan iyon na lumipat ang PoE sa lahat ng bagay, at depende sa setup, maaaring isang lokal na server o gateway.
Huwag kalimutanUPS-kung mawalan ng kuryente at hindi maganda ang pag-crash ng system, maaari nitong sirain ang database.
Paglalagay ng Label
Tanggapin ang kargamento, siyasatin ang mga ito, magpatakbo ng mga pagsubok sa pag-activate upang matiyak na talagang gumagana ang mga ito
I-scan ang bawat label at itali ito sa kaukulang produkto sa system
Ang pisikal na pag-install ay depende sa kung anong uri ng istante ang nasa lugar
Ang ilang mga label ay nakakabit sa gilid ng istante, ang ilan ay dumudulas sa isang puwang ng tren. meronmga magneticpara sa mga ibabaw ng metal,mga malagkitpara sa makinis na ibabaw, atmaliit na kinatatayuanpara sa mga display case. Walang kumplikado, nakakaubos lang ng oras-sa paggawa ng libu-libo sa mga ito.
Pagsubok at Pagpapatunay
Functional na pagsubok- gumagana ba ang lahat gaya ng inaasahan?
Pagsusuri sa saklaw- bawat solong label
Pagsubok sa stress- sa ilalim ng peak load nang hindi bababa sa 72 oras
Nabanggit na ng system integration-dito namamatay ang mga proyekto. Ang magkasanib na yugto ng pag-debug lamang ay maaaring tumagal ng mga linggo kung ang mga legacy na system ay sapat na magulo.
