Ang mga pagkabigo na ito ay may mga pattern, at karamihan ay masusuri sa loob ng 30 minuto o mas maikli. Ang gabay na ito ay nakabalangkas sa kung paano aktwal na gumagana ang pag-troubleshoot: simula sa kung ano ang makikita mo sa screen, pagkatapos ay pabalik-balik sa dahilan. I-maintain mo mankomersyal na LCD display screensa retail, magpatakbo ng mga panel sa mga pampublikong kiosk, o i-debug ang naka-embed na hardware sa panahon ng pag-develop, pareho ang proseso ng diagnostic.
Sanggunian ng Mabilisang Sintomas
Gamitin ang talahanayang ito bilang iyong unang filter. Ang maraming dahilan ay maaaring magdulot ng parehong sintomas, kaya ituring ito bilang panimulang direksyon, hindi panghuling sagot.
| Sintomas | Malamang na Dahilan | Unang Aksyon |
|---|---|---|
| Ganap na madilim na screen, walang backlight | Power failure o nabura ang fuse | Sukatin ang boltahe ng input sa mga pin ng module |
| Naka-on ang screen ngunit napakadilim | Pagkasira ng backlight o pagbagsak ng LED array | Subukan ang backlight circuit nang nakapag-iisa |
| Ang malabong imahe ay makikita lamang gamit ang isang flashlight | Ang panel ng backlight failure - mismo ay gumagana | Suriin ang mga LED strip at driver circuit |
| Kukutitap o kumikislap na display | Maluwag na ribbon cable o hindi matatag na supply ng boltahe | I-reset ang lahat ng mga konektor; suriin ang ripple ng supply |
| Mga linyang patayo o pahalang sa screen | Basag na substrate o kasalanan ng driver IC | Visual inspeksyon; palitan ang board ng driver |
| Scrambled o nawawalang character | Protocol mismatch o firmware bug | I-verify ang mga setting ng komunikasyon laban sa datasheet |
| Puting screen na walang laman | Nabigo ang pagsisimula o pagkawala ng signal | Suriin ang config ng protocol; kumpirmahin ang reset timing |
| Patuloy na ghost image o burn-in | Masyadong mahaba ang static na imahe sa aging panel | Ikot ng kapangyarihan; magpatakbo ng pixel-refresh test pattern |
| Touch input ay hindi nagrerehistro | Sirang touch cable o sirang firmware | Suriin ang ribbon cable; muling-flash touch controller |
| Random na pag-reset o power cycling | Voltage spike o hindi sapat na kasalukuyang kapasidad | Sukatin ang supply gamit ang oscilloscope; magdagdag ng proteksyon ng surge |
Ano ba talaga ang Nagdudulot ng mga Pagkabigo sa LCD Module?
Pagkasira ng Backlight
Ang backlight ay ang pinakakaraniwang single-component failure sa LCD modules. Ang mga LED array ay unti-unting lumalabo sa kanilang buhay ng pagpapatakbo - na mga tagagawa ay kwalipikado sa mga produkto laban saJEDEC semiconductor reliability test standards, at ang mga na-rate na panghabambuhay ay makabuluhang nag-iiba sa pagitan ng mga panel ng grade-consumer at pang-industriya-. Palaging sumangguni sa datasheet ng iyong partikular na module para sa na-rate na buhay ng serbisyo nito sa ilalim ng iyong mga kondisyon sa pagpapatakbo, hindi isang pangkaraniwang pigura sa industriya.
Ang isang display na may mahinang backlight ay pumasa pa rin sa mga electrical check. Gumagana ang panel - hindi lang ito makagawa ng nababasang larawan sa normal na liwanag sa paligid. Kung ang screen ay mukhang katanggap-tanggap sa isang madilim na silid ngunit nagiging halos hindi nakikita sa ilalim ng maliwanag na ilaw ng opisina o sa labas, ang backlight ang unang bagay na susuriin.
⚠️ Karaniwang pagkakamali:pambawi para sa isang dimming backlight sa pamamagitan ng pagtulak ng liwanag sa maximum. Pinapabilis nito ang pagkasira ng LED at pinaikli ang natitirang buhay ng isang-nakakasira na bahagi. Ang pagpili ng hardware na may naaangkop na headroom ng liwanag mula sa simula ay lubos na maiiwasan ang problema - tingnan kung ano ang nakikilalakomersyal na{0}}grade LCD modulesmula sa mga alternatibong grado ng consumer-.
Mga Problema sa Connector at Cable
Ang mga ribbon cable, zebra connector, at solder joint ay bumababa sa ilalim ng vibration, thermal cycling, at paulit-ulit na pagbaluktot. Ang failure mode ay halos palaging pasulput-sulpot: pagkutitap sa ilang partikular na oryentasyon, pagbagsak ng mga segment ng display sa ilalim ng vibration, o isang screen na gumagana sa startup ngunit nabigo sa operating temperature. Ang pag-reseating sa bawat connector bago mag-order ng mga piyesa ay malulutas ang malaking bahagi ng mga reklamo sa field na walang halaga.
Stress sa Kapaligiran
Pinapabagal ng malamig ang tugon ng likidong kristal; pinabilis ng init ang pag-iipon ng polarizer at delamination ng malagkit; sinira ng halumigmig ang mga electrodes mula sa loob, na nagbubunga ng mga nawawalang bahagi ng display na unti-unting lumalala sa paglipas ng mga linggo. Palaging tukuyin para sa pinakamasama-kondisyon, hindi karaniwan. Para sa mga aplikasyon sa hinihingi na kapaligiran,pinagsamang mga solusyon sa pagpapakita ng LCD na may katugmang mga rating sa kapaligiranay nagkakahalaga ng pagsusuri bago ang pag-deploy, hindi pagkatapos ng pagkabigo sa field.
⚠️ Karaniwang pagkakamali:sinusubukan ang isang display sa mga kundisyon ng lab at ipagpalagay na ito ay gaganap ng parehong sa labas, sa isang malamig na bodega, o malapit sa pinagmumulan ng kahalumigmigan - nang hindi bini-verify na ang na-rate na klase ng IP at hanay ng temperatura ng module ay aktwal na tumutugma sa kapaligiran ng pag-deploy.
Mga Isyu sa Power Supply at Mga Fault sa Driver
Ang mga spike ng boltahe ay nagdudulot ng agarang pagkasira ng IC ng driver. Ang supply ng ripple - AC ingay sa DC rail - ay nagdudulot ng mas banayad, pinagsama-samang pinsala: mga random na pag-reset, ingay ng imahe, at pinaikling buhay ng LED. Kumonsulta sa datasheet ng iyong module para sa maximum na pinapayagang ripple voltage nito; walang unibersal na threshold na nalalapat sa lahat ng uri ng panel.
Ang mga bug ng firmware at hindi pagkakatugma ng protocol ay isang hiwalay na kategorya na nakakumbinsi na ginagaya ang pagkabigo ng hardware. Ang puting screen o scrambled na output pagkatapos ng board swap o pag-update ng software ay kadalasang isang error sa pagsasaayos, hindi isang sirang panel. Ang pagkakaibang ito ay mahalaga kung kailanpaghahambing ng mga format ng screen ng LCD at LED bar- iba't ibang mga teknolohiya ay may iba't ibang protocol na pag-uugali at fault signature.
Anim na-Hakbang na Proseso ng Diagnostic
Gawin ang mga ito sa pagkakasunud-sunod. Huminto sa sandaling matukoy mo ang kasalanan - na hindi kinakailangang pagpapalit ay nag-aaksaya ng oras at magpakilala ng mga bagong variable.
Hakbang 1 - Visual na inspeksyon bago i-on-.Maghanap ng mga bitak, condensation sa likod ng panel, burn marks sa PCB, at mga displaced o kinked ribbon cables. Kung makakita ka ng pisikal na pinsala, huwag gumamit ng kapangyarihan. Ang pinaikling koneksyon ay maaaring magdulot ng cascading damage na mas mahal kaysa sa orihinal na fault.
Hakbang 2 - I-verify ang boltahe ng input.Gumamit ng multimeter sa mga power input pin ng module. Ang mga karaniwang na-rate na boltahe para sa mga TFT panel ay 3.3V, 5V, o 12V - tingnan ang iyong datasheet. Ang pagbabasa ng higit sa 5% sa labas ng spec ay nangangailangan ng pagsisiyasat. Para sa mga paulit-ulit na pagkakamali, magdagdag ng oscilloscope upang suriin ang ripple ng supply laban sa pinapahintulutang detalye ng datasheet.
Hakbang 3 - Ihiwalay ang backlight.Sa isang madilim na silid, magpakinang ng flashlight sa ibabaw ng panel sa isang anggulo. Kung makakagawa ka ng malabong imahe, gumagana ang panel at ang backlight lang ang nabigo. Tinatanggal ng solong pagsubok na ito ang kalahati ng diagnostic tree sa loob ng 10 segundo - at gumagana nang maayos sabar-format ang mga LCD displaytulad ng sa karaniwang mga rectangular panel.
Hakbang 4 - Magpalit ng mga cable at board sa pamamaraang paraan.Mag-load ng kilalang-mahusay na pattern ng pagsubok. Palitan ang ribbon cable ng isang na-verify na working unit. Kung ang kasalanan ay sumusunod sa cable, ang cable ang problema. Kung mananatili ito sa board, ang board ang susunod. Palitan muna ang pinakamurang mahal, pinakanaa-access na bahagi.
Hakbang 5 - Suriin ang protocol ng komunikasyon.Ang isang puting screen o magulo na output pagkatapos ng isang board swap ay halos palaging isang error sa pagsasaayos. I-verify ang baud rate (UART), SPI mode (CPOL/CPHA), o I2C address laban sa datasheet. Ang hakbang na ito ay nakakakuha ng hindi katimbang na bahagi ng mga pagkakamalimga kapaligiran sa pagpapakita ng kioskkung saan pinapalitan ang mga module sa field, madalas mula sa hindi kumpletong dokumentasyon.
Hakbang 6 - Gawin ang mga kundisyon ng field sa bench.Ang isang display na gumagana sa lab ngunit nabigo sa pag-deploy ay halos palaging may thermal o vibration root cause. Ang connector na marginal sa 22℃ay maaaring bumukas nang buo sa 55℃. Ilapat ang kinokontrol na init sa panahon ng bench testing - ang isang fault na lumalabas sa itaas ng isang partikular na temperatura ay tumutukoy sa thermal expansion bilang ang mekanismo nang direkta.
Ayusin o Palitan? Isang Balangkas ng Desisyon
Ang pag-aayos ay may katuturan kapagang fault ay naka-localize sa isang maaaring palitan na bahagi - isang cable, isang backlight array, isang firmware update - ang module ay bahagi ng isang system kung saan ang pagkuha ng kapalit ay nagsasangkot ng makabuluhang downtime o muling pagdidisenyo, at ang gastos sa pagkumpuni ay malinaw na mas mababa kaysa sa isang bagong unit.
Ang pagpapalit ay mas may katuturan kapagmaraming sintomas ang lilitaw nang sabay-sabay. Ang dim backlight, connector wear, at image ghosting na lumalabas na magkasama ay isang maaasahang indicator ng pagtatapos ng buhay ng serbisyo, hindi isang solong naaayos na fault. Makatuwiran din ang pagpapalit kapag nag-aalok ang isang kasalukuyang module ng mas mahusay na mga detalye - mas mataas na liwanag, mas malawak na temperatura ng pagpapatakbo, mas mahusay na proteksyon sa pagpasok - na makakabawas sa pasanin sa pagpapanatili sa hinaharap.
Bago sumuko sa alinmang landas, sagutan ang limang tanong na ito:
- Ito ba ang unang pagkabigo ng unit, o nabigo ito dati?
- Limitado ba ang fault sa isang solong, mapapalitang bahagi?
- Ang kabuuang gastos ba sa pagkukumpuni ay - ng mga bahagi, paggawa, at downtime - ay nananatiling malinaw na mas mababa sa halaga ng pagpapalit?
- Makatotohanan ba na tatagal ang naayos na unit sa natitirang kinakailangan sa serbisyo ng system?
- Ang kasalukuyang kapalit ba ay nag-aalok ng makabuluhang mas mahusay na mga detalye para sa application na ito?
Kung tatlo o higit pang mga sagot ang pumapabor sa pagpapalit, iyon ang karaniwang mas malinaw na landas. I-browse nang buohanay ng produktoomakipag-usap sa isang espesyalistatungkol sa sourcing. Para sa retail at signage contexts,mga custom na LCD configuration para sa retail signagemadalas na naghahatid ng mas mahusay na pangmatagalang-ekonomiya kaysa sa isang direktang like-para sa-like swap.
Preventive Maintenance
- Mga kontrol sa kapaligiran:I-deploy sa loob ng na-rate na temperatura at halumigmig na hanay ng module, gamit ang pinakamasama-kondisyon ng kaso para sa pagpaplano. Sa mataas na-humidity environment, ang mga selyadong enclosure na may mga na-verify na IP rating ay isang kinakailangan, hindi isang pag-iingat.
- Pamamahala ng kapangyarihan:Gumamit ng mga regulated na supply na may proteksyon sa surge ng hardware. Iwasan ang patuloy na pagpapatakbo ng mga backlight sa maximum na liwanag - ang adaptive brightness control ay binabawasan ang pagkasira ng LED nang walang nakikitang epekto sa kakayahang magamit.
- Mga nakaiskedyul na inspeksyon:Buwanang - tingnan ang connector seating at hanapin ang condensation. Quarterly - magpatakbo ng diagnostic test pattern at i-verify ang supply boltahe sa ilalim ng pagkarga. Taun-taon - suriin ang ripple ng suplay at suriin ang mga optical layer para sa delamination o pagtanda ng polarizer.

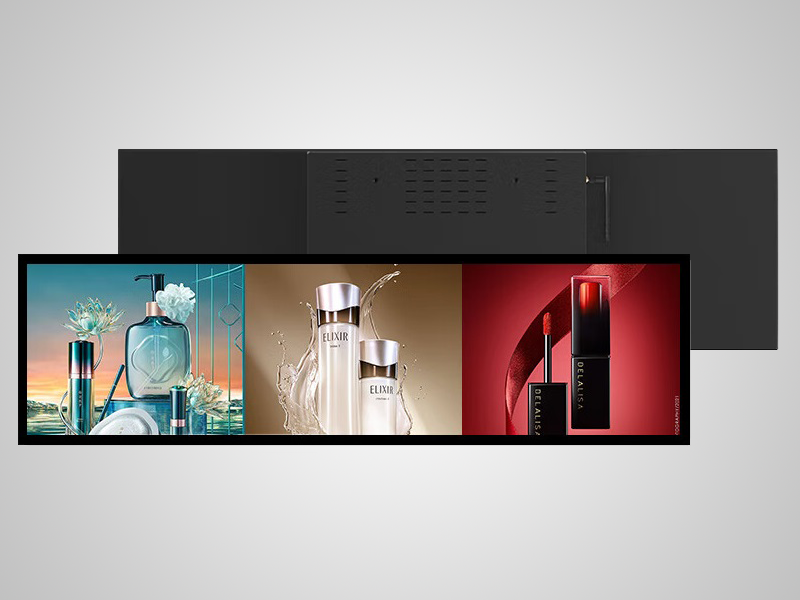

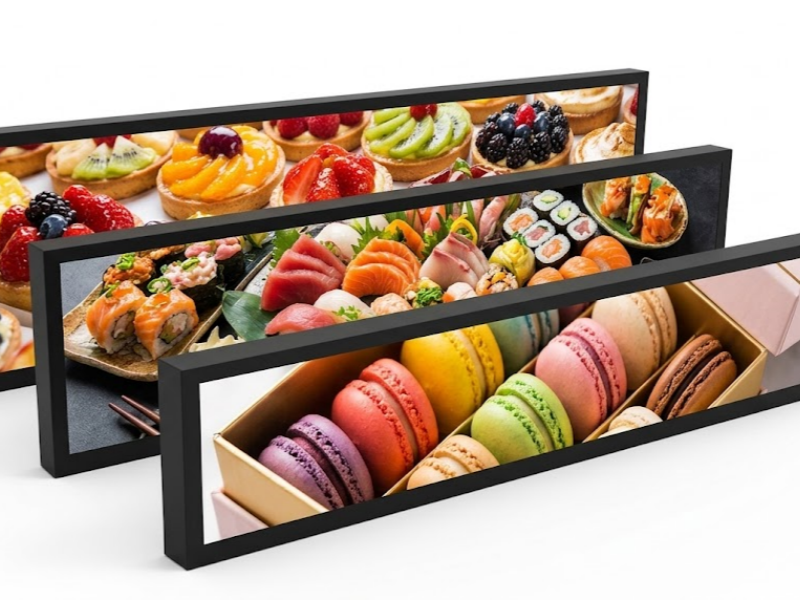

Para saself-service terminalmga deployment na patuloy na tumatakbo sa mataas na-trapikong kapaligiran, ang quarterly check ay ang pinakamataas na-value single maintenance activity.Mga naka-stretch na LCD screen na ginagamit sa mga kapaligiran ng supermarketharapin ang partikular na pagkakalantad sa halumigmig at mga kemikal sa paglilinis na maaaring hindi ganap na matugunan ng mga karaniwang iskedyul ng pagpapanatili.
Mga Madalas Itanong
Ang aking LCD ay nagpapakita ng puting screen - sira ba ang panel?
Hindi naman kailangan. Ang puting screen ay mas madalas na isang pagkabigo sa komunikasyon o pagsisimula kaysa sa pisikal na pinsala. I-verify ang configuration ng protocol - baud rate, SPI mode, o I2C address - laban sa datasheet ng module. Ito ay partikular na nauugnay pagkatapos ng pag-update ng firmware o board swap kung saan maaaring hindi nailipat nang tama ang mga setting.
Paano ko malalaman kung nabigo ang backlight o ang LCD panel?
Magningning ng flashlight sa ibabaw ng screen sa isang anggulo sa isang madilim na silid. Kung makakakita ka ng malabong imahe, ang panel ay gumagawa ng output nang tama at ang backlight lang ang nabigo. Walang larawan sa ilalim ng flashlight ay nangangahulugan na ang sira ay nasa panel, ang driver board, o ang signal path sa pagitan ng mga ito.
Maaari bang ayusin ang isang pagkutitap na display nang hindi pinapalitan ang module?
Sa karamihan ng mga kaso, oo. Ang pagkutitap ay kadalasang sanhi ng maluwag na ribbon cable, marginal solder joint, o sobrang supply ripple. Ang pag-reseating ng mga konektor at pag-verify ng katatagan ng boltahe ng supply sa ilalim ng pagkarga ay nireresolba ang karamihan sa mga kumukutitap na reklamo bago kailangan ang anumang pagpapalit ng bahagi.
Ligtas ba na paganahin ang isang display na nalantad sa kahalumigmigan?
Hindi. Pahintulutan ang module na matuyo nang lubusan sa isang mababang-humidity na kapaligiran bago ilapat ang kapangyarihan. Ang pagpapagana sa isang basang display ay nanganganib sa electrode corrosion at mga short circuit na maaaring permanenteng makapinsala sa panel.
Bakit gumagana ang aking display sa bench ngunit nabigo sa field?
Ang pasulput-sulpot na field-tanging mga pagkabigo ay halos palaging sanhi ng thermal expansion sa operating temperature, vibration-induced connector intermittency, o condensation sa panahon ng startup. Gayahin ang aktwal na kapaligiran sa pag-deploy - temperatura, vibration, halumigmig - sa panahon ng bench testing. Para sa gabay sa pagpili ng hardware na humahawak sa mga hinihinging kundisyon nang mas pare-pareho,pangkalahatang-ideya na ito ng mataas-mga opsyon sa pagpapakita ng LCDsumasaklaw sa mga pagkakaiba sa detalye na pinakamahalaga.
Konklusyon
Ang mga pagkabigo sa LCD module ay nababasa kapag alam mo kung ano ang hahanapin. Ang isang madilim na panel, isang kumikislap na screen, gulong-gulong output - bawat isa ay nagmamapa sa isang napapamahalaang listahan ng mga posibleng dahilan, at isang structured na proseso ng diagnostic ang mas mabilis na nahahanap ang aktwal na kasalanan kaysa sa pagpapalit ng mga bahagi nang random. Ang parehong proseso ay malinaw din na nagsasabi sa iyo kapag ang pagkumpuni ay natapos na at ang pagpapalit ay ang tamang sagot.
