Magkano ang Halaga ng E-Ink Display?

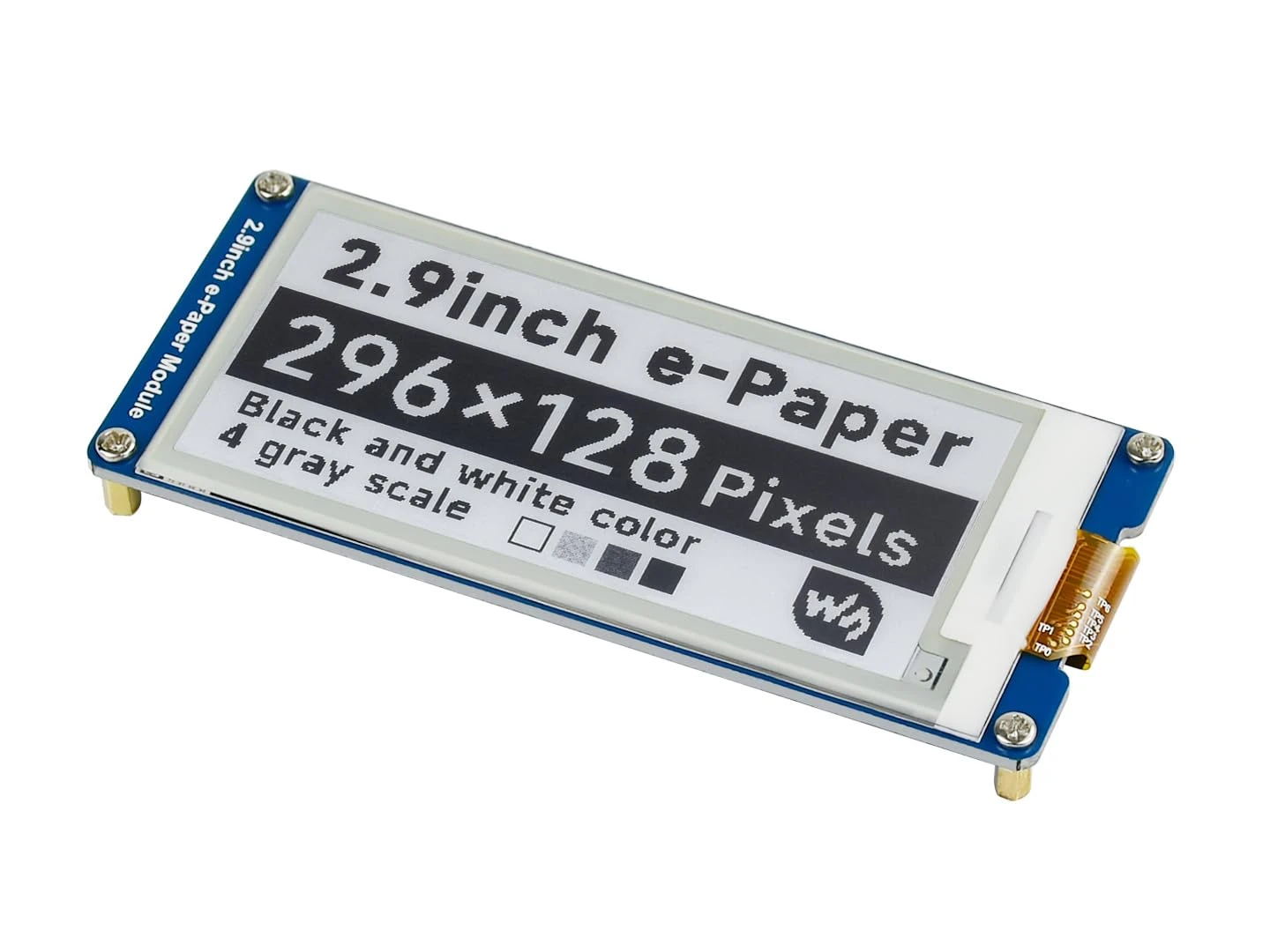

Humigit-kumulang ang halaga ng mga hubad na display module$5–$300, humigit-kumulang nagkakahalaga ang mga development kit na may mga driver board$10–$450, at ang natapos na e-mga pagpapakita ng papel ay humigit-kumulang$800–$2,500.

Ang isang 2.9-inch e-ink module ay nagkakahalaga ng $15. Ang isang 25-pulgadang e-ink monitor ay nagkakahalaga ng $2,000. Ito ay hindi isang typo. Ito ang realidad ng isang merkado na kontrolado ng isang kumpanya, pinipigilan ng mga patent, at gutom sa kumpetisyon.

Ang Landscape ng Presyo

Ang aktwal na mga numero ay nakakagulat sa kanilang hanay.

Sa maliit na dulo-1.5" hanggang 2.9" na mga panelpara sa mga electronic shelf label at IoT sensor-nakatingin ka sa $5 hanggang $20 para sa mga walang laman na module, $10 hanggang $30 na may mga driver board. Pagpepresyo ng kalakal. Ang ESL market ay humimok ng mga volume na sapat na mataas upang gawin itong tunay na abot-kaya.

Ang4.2" hanggang 5.8" na hanaysumasaklaw sa mga naisusuot at maliliit na display. Ang mga presyo ay umakyat sa $18–$45 para sa mga walang laman na module, $25–$60 na may mga driver board-makatwiran pa rin para sa karamihan ng mga proyekto.

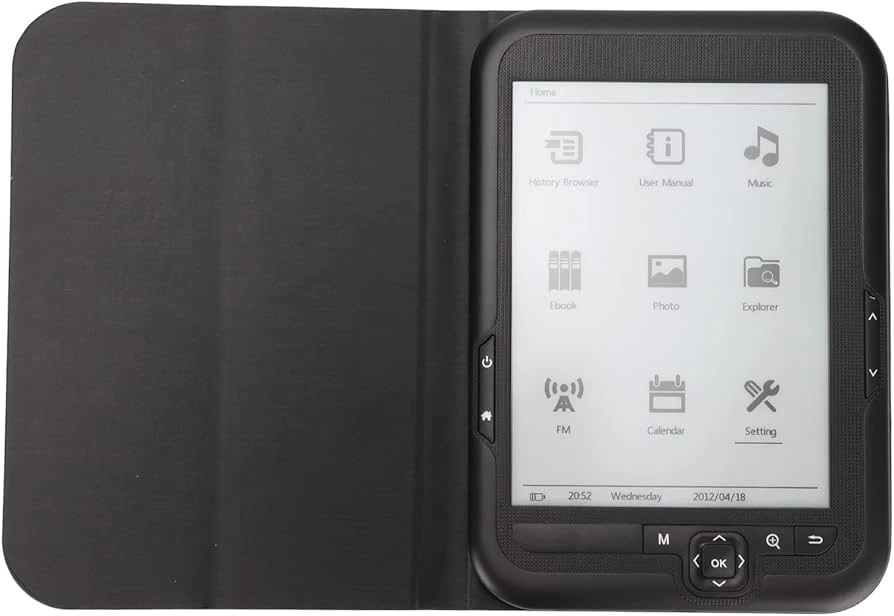

Anim na pulgadaay kung saan ang karamihan sa mga mamimili ay unang nakatagpo ng e-tinta. Ang Kindle Paperwhite. Pino ang format sa loob ng labinlimang taon. Ito ang pamantayan ng e-reader, at ang pagpepresyo ay nagpapakita ng maturity na iyon: $30 hanggang $65 para sa module, $45 hanggang $80 na may driver board. Hindi mura, ngunit hindi mapangahas. Nagbabayad ka ng humigit-kumulang $5–$10 bawat diagonal na pulgada sa ganitong laki.

Pagkatapos ang curve ay tumaas nang husto.

At pagkatapos ay mayroong25.3-pulgada na klase-desktop e-ink monitors, ang white whale ng e-paper world. Ang mga gastos sa raw panel ay umabot sa $800–$1,200. Ang mga natapos na monitor ay nagtitingi sa halagang $1,500–$2,500. Ang ekonomiya dito ay halos walang katuturan, ngunit aabot tayo doon.

Binabago ng kulay ang lahat.Ang mga color display ay nagkakahalaga ng 1.5× hanggang 3× na mas mataas kaysa sa kanilang mga katumbas na monochrome sa bawat klase ng laki. Ang isang 13.3-pulgadang module ng kulay ng Kaleido 3 ay nagbebenta ng $449 mula sa opisyal na tindahan ng E Ink-at iyon lang ang panel. Ang mga panel na full-color ng Gallery 3 na may 50,000 mga kulay ay nag-uutos ng mas mataas na mga premium, kahit na ang eksaktong pagpepresyo ay bihirang ibunyag sa publiko.

Halos hindi gumalaw ang mga presyong ito sa loob ng isang dekada. Ang katotohanang iyon lamang ang nagsasabi sa iyo na may sira.

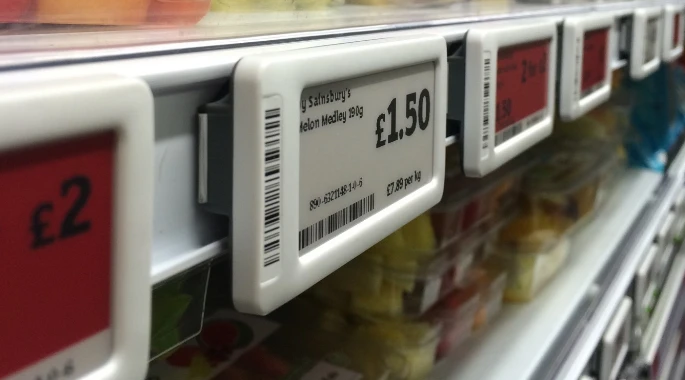

Bakit Nagkakahalaga ang E-Ink sa Gastos Nito

Kinokontrol ng E Ink Holdings, isang kumpanyang Taiwanese95% ng pandaigdigang e-papel display market. Hayaang bumagsak ang numerong iyon. Bawat Kindle. Bawat Kobo. Bawat reMarkable. Bawat Boox. Bawat Supernote. Bawat electronic shelf label sa bawat supermarket, bawat parmasya, bawat bodega. Lahat sila ay gumagamit ng mga E Ink panel.

Hindi ito market dominance. Ito ay monopolyo.

Ang kuwento ng pinagmulan ng kumpanya ay nagbabalik sa Media Lab ng MIT noong 1990s, kung saan binuo ng mga mananaliksik ang pangunahing microencapsulated electrophoretic na teknolohiya. Ang spin-off na kumpanya, ang E Ink Corporation, ay nakuha ng Prime View International ng Taiwan noong 2009. Pagkalipas ng tatlong taon, noong 2012, nakuha ng E Ink ang SiPix, ang tanging kakumpitensya nito sa panahong iyon. Ang resulta ay isang supply chain na may isang solong chokepoint.

Kapag bumili ka ng anumang e-paper device mula sa anumang manufacturer, ang iyong pera sa kalaunan ay dumadaloy sa isang kumpanya sa Hsinchu, Taiwan.

Ginagawang matibay ng mga patent ang monopolyo.Ang pangunahing microencapsulated electrophoretic display patent, na inihain noong 1996, ay nag-expire na. Sa teorya, ito ay dapat na nagbukas ng mga pintuan ng baha. Kahit sino ay dapat na makagawa ng mga e-paper display gamit ang pangunahing teknolohiya.

Ngunit hindi huminto ang E Ink sa mga -na protektadong taon na iyon.

Ang kumpanya ay gumastos ng humigit-kumulang$150 milyon taun-taon sa R&D-isang kalagitnaan ng-porsyento ng kita ng mga kabataan. Para sa isang tagagawa ng display, ito ay napakataas. Ang Samsung Display, na tumatakbo sa napakalaking sukat, ay gumagastos ng mas maliit na porsyento ng kita sa pananaliksik. Ang intensity ng R&D ng E Ink ay karibal sa mga kumpanya ng parmasyutiko.

Ang pamumuhunan na ito ay bumubuo ng tuluy-tuloy na pag-file ng patent. Mga array ng filter ng kulay. Mas mabilis na pag-refresh ng mga waveform. Nababaluktot na mga substrate ng plastik. Mga pinahusay na contrast ratio. Mababang-temperatura na operasyon. Ang bawat henerasyon ng teknolohiya ay nagdadala ng bagong intelektwal na ari-arian. Ang bawat bagong tampok ay nagdaragdag ng isa pang layer sa kuta.

Walang pinagbago ang orihinal na pag-expire ng patent. Ang kuta ay pinalago lamang ng mga bagong pader.

Ang sinumang kakumpitensya na sumusubok na pumasok sa merkado ay nahaharap sa isang pagpipilian: lisensyado ang teknolohiya ng E Ink (at tanggapin ang kanilang kapangyarihan sa pagpepresyo), bumuo ng mga alternatibong diskarte na nagna-navigate sa libu-libong mga patent (mahal at{0}}ubos ng oras), o tanggapin na ang kanilang mga produkto ay magiging mas mababa sa teknolohiya (at samakatuwid ay hindi mabubuhay sa komersyo).

Mayroon ding masamang ikot sa paglalaro na nakikinabang sa monopolist. Ang kabuuang taunang kita ng E Ink ay umabot sa humigit-kumulang $1 bilyon. Iyan ay parang napakarami hanggang sa ihambing mo ito sa pandaigdigang display panel market, na lumalampas sa $150 bilyon taun-taon. Ang E-papel ay sumasakop sa isang bahagi ng isang bahagi ng industriya ng pagpapakita.

Ang maliit na pamilihan ay nangangahulugang maliit na dami ng produksyon. Ang E Ink ay nagpapatakbo ng mga fab na maliliit kumpara sa napakalaking Gen 10.5 na pasilidad na ginagamit ng BOE at Samsung para sa produksyon ng LCD at OLED. Ang maliit na volume ay nangangahulugang walang economies of scale. Ang mga nakapirming gastos ng pagmamanupaktura-mga malinis na silid, kagamitan, kawani ng engineering-ay kumakalat sa mas kaunting unit.

Walang economies of scale ang ibig sabihin ng mga presyo ay nananatiling mataas. Ang isang 6-inch e-ink panel ay nagkakahalaga ng $30–$60. Ang isang 6-inch LCD panel ay nagkakahalaga ng $3–$8. Ang mga proseso ng pagmamanupaktura ay may pagkakatulad, ngunit ang pagkakaiba sa dami ay lumilikha ng isang order-of-magnitude na agwat sa presyo.

Ang mataas na presyo ay naglilimita sa pag-aampon. Tinitingnan ng mga mamimili ang mga e-ink device, tinitingnan ang premium kaysa sa mga alternatibong LCD, at kadalasang pinipili ang mas murang opsyon. Nililimitahan ng mga manufacturer ng device ang kanilang e-mga linya ng produkto dahil mas maliit ang market.

Ang limitadong pag-aampon ay nagpapanatiling maliit ang merkado. At nagpapatuloy ang cycle.

Ito ay isang-self-reinforcing trap na masisira lamang kung may namumuhunan ng bilyun-bilyong dolyar upang maabot ang sukat-o kung ang isang malaking pagbabago sa teknolohiya ay ginagawang hindi nauugnay ang kasalukuyang pagmamanupaktura. Ni hindi nangyari. Ni lilitaw na malapit na.

Ang Paghahambing ng LCD

Ang agwat ng presyo sa pagitan ng e-ink at LCD ay nararapat na tahasang pansinin, dahil inilalarawan nito kung gaano baluktot ang e-pagpepresyo ng papel.

Sa 6-inch na laki-ang e-standard ng reader-ang LCD panel ay nagkakahalaga ng $3 hanggang $8. Ang isang e-ink panel ay nagkakahalaga ng $30 hanggang $60. Iyon ay isang8× hanggang 10× premiumpara sa e-papel. Parehong mature ang mga teknolohiya. Parehong ginawa sa sukat (bagama't ibang-iba ang kaliskis). Ang e-ink premium ay hindi maipaliwanag sa pamamagitan lamang ng pagiging kumplikado ng pagmamanupaktura.

Sa 10 pulgada, ang mga panel ng LCD ay tumatakbo ng $8 hanggang $15. Ang mga E-panel ng tinta ay nagkakahalaga ng $100 hanggang $180. Ang ratio ay lumala sa10× hanggang 12×. Maaari kang bumili ng sampung LCD panel para sa presyo ng isang e-ink panel.

Ang klase ng laki na 25-pulgada ay buo na nagpapakita ng kahangalan. Ang isang 25-pulgadang LCD panel-ang uri sa loob ng pangunahing monitor ng opisina ay nagkakahalaga ng $40 hanggang $80. Ang isang 25-pulgadang e-ink panel ay nagkakahalaga ng $800 hanggang $1,200. Iyon ay isang15× hanggang 20× premium.

Ang isang tapos na 25-inch LCD monitor ay nagbebenta ng wala pang $100 sa retail, kabilang ang panel, driver electronics, enclosure, power supply, at profit margin. Ang isang tapos na 25-pulgadang e-ink monitor ay nagbebenta ng $2,000 o higit pa.

Iba ang teknolohiya, oo. Ang E-ink ay nangangailangan ng tumpak na pagbuo ng waveform. Ang proseso ng pagmamanupaktura ay gumagamit ng microencapsulation kaysa sa likidong kristal na pagkakahanay. Maaaring mas mababa ang mga ani, mas mahigpit ang mga tolerance.

Ngunit ang teknolohiya ba ay 15x hanggang 20x na mas kumplikado? Ito ba ay 15 × hanggang 20 × na mas mahal sa paggawa sa katumbas na sukat?

Hindi. Ang pagkakaiba sa presyo ay hindi nabibigyang katwiran sa pamamagitan lamang ng teknolohiya. Ito ay nabibigyang katwiran sa pamamagitan ng istraktura ng merkado. Kapag kinokontrol ng isang kumpanya ang supply at hindi nahaharap sa kompetisyon, ang mga presyo ay sumasalamin sa kapangyarihan ng merkado, hindi ang gastos sa pagmamanupaktura.

Teknolohiya ng Kulay: Kaleido, Gallery, at Spectra

Dumating ang kulay e-tinta, ngunit sa maraming lasa na may kapansin-pansing magkakaibang mga katangian at mga punto ng presyo.

Kaleido

Kaleidokumakatawan sa mass-market color solution ng E Ink. Ang teknolohiya ay naglalagay ng color filter array (CFA) sa ibabaw ng karaniwang itim-at-puting e-ink layer-na konseptong katulad ng kung paano gumagawa ng kulay ang mga LCD display, kahit na ang pinagbabatayan na teknolohiya ng pixel ay ganap na naiiba. Ang resulta:4,096 na kulay sa 150 PPIresolution ng kulay, na ang pinagbabatayan na monochrome layer ay naghahatid pa rin ng 300 PPI para sa itim-at-puting nilalaman. Nananatiling matalas ang text dahil nagre-render ito sa buong resolution. Ang mga larawang may kulay ay lumalabas na medyo naka-mute at mas mababa-resolution dahil na-filter ang mga ito sa pamamagitan ng CFA.

Ang mga rate ng pag-refresh ay nananatiling katanggap-tanggap para sa pagbabasa-maihahambing sa mga monochrome panel. Hindi mo mapapansin ang mga makabuluhang pagkaantala kapag naglilipat ng mga pahina o nag-i-scroll sa nilalamang may kulay.

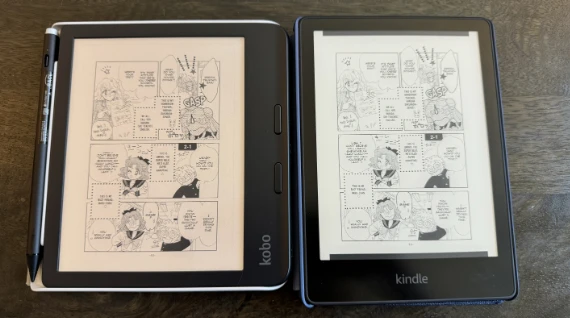

Totoo ang trade-offs. Ang mga kulay ay mukhang hugasan kumpara sa LCD o OLED. Limitado ang saturation. Ang 150 PPI na resolution ng kulay ay nangangahulugan na ang mga detalye ng pinong kulay ay lumilitaw na bahagyang malambot. Ang pagiging madaling mabasa ng direktang sikat ng araw-e-ang tampok na pamatay ng tinta-ay medyo nababawasan dahil ang filter ng kulay ay sumisipsip ng liwanag.

Ang mga module ng Kaleido 3 ay halos nagkakahalaga50–80% pakaysa sa katumbas na mga monochrome panel. Ang isang 7-pulgadang panel na Kaleido 3 ay maaaring nagkakahalaga ng $50–$70 kung saan ang isang monochrome panel ay nagkakahalaga ng $30–$40. Ang premium ay makabuluhan ngunit hindi humahadlang, kaya naman lumabas si Kaleido sa mga consumer device tulad ng Kobo Libra Color at iba't ibang modelo ng kulay ng Boox.

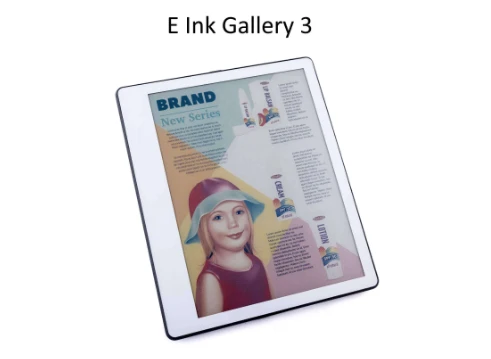

Gallery 3

Gallery 3ay isang panimula na naiibang diskarte, at ito ay nag-uutos sa panimula ng magkakaibang pagpepresyo. Sa halip na i-filter ang puting liwanag sa pamamagitan ng mga array ng kulay, gumagamit ang Gallery 3 ng apat na-pigment system-cyan, magenta, dilaw, at puti-na naka-pack sa bawat microcapsule. Ang bawat pixel ay naglalaman ng lahat ng apat na pigment, na maaaring piliing ilipat sa viewing surface sa pamamagitan ng iba't ibang electrical field sequence.

Walang kinakailangang filter ng kulay. Ang resulta: humigit-kumulang50,000 mga kulay sa buong 300 PPIresolution sa buong display. Ang mga larawang may kulay ay higit na matingkad kaysa sa Kaleido. Ang teknolohiya ay lumalapit sa kung ano ang maaari mong tawaging "sapat na" pagpaparami ng kulay para sa maraming mga kaso ng paggamit.

Ang trade-off ay bilis. Ang paglipat ng apat na magkakaibang uri ng pigment sa mga tumpak na posisyon ay nangangailangan ng oras. Ang buong-kalidad na pag-refresh ng kulay ay maaaring tumagal nang hanggang 1.5 segundo. Umiiral ang mga fast refresh mode ngunit isinakripisyo ang katumpakan ng kulay. Hindi ka nanonood ng video sa isang display ng Gallery 3. Hindi ka man lang nakakapag-scroll nang maayos sa isang kulay na dokumento.

Ang mga panel ng Gallery 3 ay nakalaan para sa mga premium na application. Ang E Ink ay hindi nagpa-publish ng pagpepresyo, at ang mga natapos na produkto na gumagamit ng Gallery 3 ay bihirang masira ang mga gastos sa panel. Ngunit malinaw ang ebidensya sa mga retail na presyo: color e-note tablets gamit ang Gallery 3 command na $500–$800 na premium kaysa sa mga katumbas na monochrome na may magkakaparehong feature. Ang isang reMarkable 2 ay nagkakahalaga ng $450. Ang isang maihahambing na device na may kulay na Gallery 3 ay nagkakahalaga ng $900 o higit pa.

Spectra 6

At pagkatapos ay mayroonSpectra 6, na nagta-target ng ganap na kakaibang market: signage at retail display. Gumagamit ang teknolohiya ng anim na-kulay na output mula sa apat na-pigment na arkitektura ng microcup, na-optimize para sa malalaking-format na mga display na madalang na nagbabago. Mag-isip ng mga karatula na pang-promosyon ng grocery store, mga pagpapakita ng impormasyon sa paliparan, mga label ng eksibit ng museo-mga application kung saan kailangan mo ng kulay, laki, at walang pagkonsumo ng kuryente sa pagitan ng mga update. Ang mga sukat ng panel ay umabot sa 75 pulgada sa 2025. Ang mga presyo ay umaabot sa libu-libong dolyar. Eksklusibong nangyayari ang mga benta sa pamamagitan ng mga B2B channel na may mga napagkasunduang kontrata, mga pangako sa dami, at mga custom na serbisyo sa pagsasama.

Kung binabasa mo ang artikulong ito na sinusubukang malaman kung paano bumili ng panel ng Spectra 6 para sa isang personal na proyekto, ang sagot ay: malamang na hindi mo kaya, at tiyak na hindi mo ito kayang bayaran.

Ano ang Talagang Binabayaran ng Iba't Ibang Mamimili

Ang e-market ng tinta ay nagsisilbi sa iba't ibang mga mamimili sa iba't ibang punto ng presyo. Kung saan ka uupo sa hierarchy ay tumutukoy kung ano ang babayaran mo.

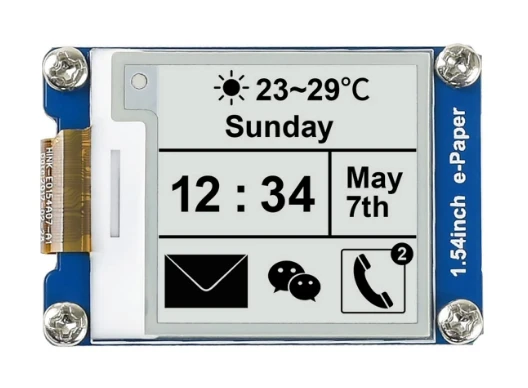

Hobbyist/Maker Tier

Kung gumagawa ka ng personal na proyekto-isang smart home display, isang e-paper weather station, isang art installation-mamimili ka sa Waveshare, Adafruit, Good Display, o AliExpress. Ang iyong karaniwang pagbili: isang 2.9" hanggang 7.5" na development kit na may driver board, mga ribbon cable, at sample code. Saklaw ng presyo:$15 hanggang $120depende sa laki at mga katangian.

Reality check: nagbabayad ka ng mga retail na presyo nang may buong markup. Bawat middleman ay kumukuha ng isang hiwa. Ang Waveshare ay bumibili ng mga panel mula sa E Ink (o mga awtorisadong distributor), nagdaragdag ng driver electronics, nagsusulat ng dokumentasyon, pinangangasiwaan ang pagpapadala, at nagbibigay ng suporta sa customer. Ang lahat ng iyon ay nagkakahalaga ng pera.

Ang isang 7.5-pulgadang Waveshare na tatlong-kulay na kit ay nagkakahalaga ng $50–$90 depende sa kung saan mo ito bibilhin. Ang parehong panel na iyon, kapag binili ng Amazon sa dami ng milyun-milyon, malamang na nagkakahalaga ng mas mababa sa $20 kasama ang driver electronics. Nagbabayad ka ng 3× hanggang 4× na premium para sa pribilehiyong bumili ng isang unit sa bawat pagkakataon.

Hindi ito hindi patas-maliit-ang dami ng distribusyon ay may tunay na gastos. Ngunit ito ay nangangahulugan na ang mga hobbyist na badyet ay mabilis na nauubos. Ang pagbuo ng apat na-panel e-dashboard ng tinta ay maaaring nagkakahalaga ng $300 sa mga panel lamang.

Maliit na Tier ng Produksyon

Kapag nag-order ka na ng 100–1,000 unit para sa prototyping o maliit na-scale production, magbabago ang laro. Nagtatrabaho ka sa pamamagitan ng mga distributor, mga supplier ng Alibaba, o sinusubukang direktang makipag-ugnayan sa pabrika. Karaniwang tumatakbo ang pagpepresyo20–40% mas mababa sa retailsa mga volume na ito. Ang isang panel na nagkakahalaga ng $60 sa Waveshare ay maaaring makuha sa $40–$45 sa pamamagitan ng isang relasyon sa distributor.

Ngunit ang katotohanan ay nagiging kumplikado. Ang mga quote ay nangangailangan ng mga NDA-ang mga supplier ay hindi gustong malaman ng mga kakumpitensya ang kanilang pagpepresyo. Lumilikha ng mga hadlang ang mga minimum na dami ng order: maaaring kailanganin mong mag-commit sa 500 units para makuha ang magandang presyo, ngunit kailangan mo lang ng 200 para sa iyong paunang production run. Ang mga oras ng lead ay umaabot sa mga linggo o buwan. Ang pagiging pare-pareho ng kalidad ay nagiging problema mo.

Ang mga maliliit na mamimili ay walang leverage. Walang pakialam ang E Ink sa iyong 500-unit order. Nagbebenta sila ng milyun-milyong panel sa Amazon. Ang iyong negosyo ay nabubuhay o namamatay batay sa mga desisyon sa paglalaan na ginawa para sa mga customer na isang libong beses sa iyong laki.

Enterprise/OEM Tier

Sa 10,000+ unit taun-taon, direkta kang nakikipag-ugnayan sa mga kinatawan ng pagbebenta ng E Ink o mga awtorisadong kasosyo sa pagmamanupaktura. Ang mga pagtatantya ng industriya ay nagmumungkahi ng malaking bayad sa mga OEM$10–$15 para sa isang 6 na pulgadang panel-kumpara sa $30–$60 sa retail. Totoo ang pagpepresyo ng volume, at napakalaki ng agwat.

Gumagana sa tier na ito ang Amazon, Kobo, Rakuten, at mga pangunahing ESL vendor tulad ng Pricer at SES-imagotag. Nakikipag-ayos sila ng maraming-taon na kontrata, garantisadong paglalaan, mga custom na detalye, at pagpepresyo na hindi kailanman makikita ng mga indibidwal na mamimili. Ang agwat sa pagitan ng tingi at dami ng pagpepresyo ay maaaring lumampas sa 70%.

Ang mga ugnayang ito ay may kasamang mga obligasyon: mga pangako sa dami, mga pakikipagsosyo sa pag-unlad, kung minsan ay mga window ng pagiging eksklusibo sa bagong teknolohiya. Kapag naglunsad ang E Ink ng bagong panel size o color technology, ang malalaking OEM ay kadalasang nakakakuha ng unang access.

Kung sinusubukan mong maglunsad ng kumpanya ng consumer e-reader at makipagkumpitensya sa pagpepresyo ng Kindle, unawain na hindi ka lang nakikipagkumpitensya sa tatak at ecosystem ng Amazon. Nakikipagkumpitensya ka laban sa kanilang mga gastos sa bahagi, na malamang na 50–70% mas mababa kaysa sa iyo.

Pangalawang Pamilihan

Mayroon ding shadow market para sa e-mga panel ng tinta na hindi kailanman isinasaalang-alang ng karamihan sa mga mamimili: mga recycled at surplus na bahagi. Kabilang sa mga pinagmumulan ang mga recycled na Kindle at Kobos (ang mga screen ay madalas na lumalampas sa mga device), naka-decommissioned na electronic shelf label system (nag-upgrade ng mga tindahan at nagtatapon ng lumang hardware), sobrang imbentaryo mula sa mga nakanselang proyekto, at mga pag-overrun sa pagmamanupaktura.

Tumatakbo ang mga presyo30–50% ng bagong halaga ng panel. Ang isang 6-pulgada na panel na nagkakahalaga ng $40 bago ay maaaring makuha sa halagang $15–$20 mula sa isang recycler.

Ang mga trade-offs ay makabuluhan. Walang warranty-kung may depekto ang panel, kakainin mo ang pagkawala. Ang potensyal na pagkasira ng-e-mga panel ng tinta ay maaaring bumuo ng mga naka-stuck na pixel o hindi pantay na contrast sa paglipas ng panahon at paggamit. Hindi kilalang kasaysayan-hindi mo alam kung gaano karaming mga ikot ng pag-refresh ang naranasan ng panel o kung paano ito naimbak.

Pinakamahalaga, ang mga recycled na panel ay nangangailangan ng custom na pag-develop ng driver. Hindi ka nakakakuha ng maayos na development kit na may dokumentasyon. Nakakakuha ka ng hubad na panel, marahil ay may ribbon connector, at kailangan mong malaman ang pinout, pagmamaneho ng mga waveform, at initialization sequence sa iyong sarili.

Ang market na ito ay angkop lamang para sa mga may karanasang developer ng hardware na may mga oscilloscope, pasensya, at tolerance para sa pagkabigo. Hindi ito para sa mga hobbyist na gumagawa ng kanilang unang e-papel na proyekto.

Pagpepresyo ng Tapos na Produkto

Ang mga hubad na panel ay isang bagay. Ang mga tapos na device ang talagang binibili ng karamihan sa mga consumer, at ang pagpepresyo ay nagpapakita ng higit pa sa halaga ng panel.

Ang isang tapos na e-reader o e-note device ay kinabibilangan ng e-ink panel, ngunit gayundin ang: isang processor (karaniwang ARM-based), RAM at storage, baterya, touch layer (capacitive o electromagnetic), front light system, plastic o aluminum enclosure, mga button at port, software development, regulatory certification, packaging at retail margins.

Maaaring kumatawan ang halaga ng panel20–40% ng bill ng mga materyalespara sa isang consumer device. Lahat ng iba pa ay nagdadagdag.

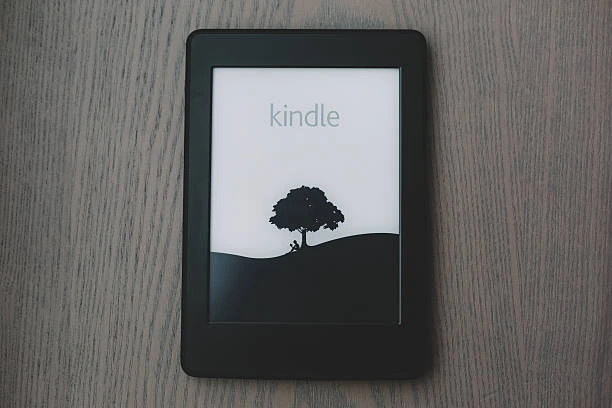

E-Mga Mambabasa ($100–$280)

Sinakop ng Kindle Paperwhite at Kobo Clara ang$100–$180 na saklawpara sa mga basic na monochrome na 6-inch e-readers. Ang mga premium na feature-mainit na pag-iilaw, mas malaking storage, hindi tinatablan ng tubig-itinulak patungo sa mas mataas na dulo. Ang mga color e-reader tulad ng Kobo Libra Color ay dumating na sahanay ng $200–$280, gamit ang teknolohiyang Kaleido. Ang ~$100 na premium sa mga katumbas na monochrome ay sumasalamin sa pagtaas ng gastos sa panel at sa bagong bagay.

Sa mga presyong ito, ang e-mga mambabasa ay naging tunay na abot-kaya para sa karamihan ng mga mambabasa. Ang isang Kindle Paperwhite ay nagkakahalaga ng mas mababa sa isang dosenang hardcover na libro. Malinaw ang value proposition, kahit na may e-premium na tinta sa LCD.

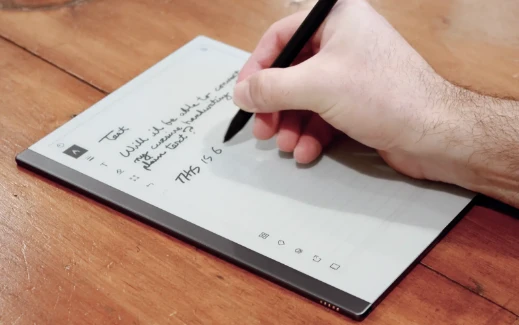

E-Mga Note Tablet ($400–$900)

Dito ay tumataas nang husto ang mga presyo para sa mga e-note tablet. Ang reMarkable 2 ay nagkakahalaga sa paligid$450. Tumatakbo ang serye ng Boox Note Air$400–$500. Sinasakop ng mga supernote device ang katulad na teritoryo. Sa 10.3 pulgada, ang mga ito ay mga propesyonal na tool na ibinebenta patungo sa-mga kumukuha ng tala, akademya, at mga user ng negosyo na gusto ng papel-tulad ng karanasan sa pagsusulat.

Ang panukalang halaga ay hindi gaanong halata dito. Ang isang $450 e-note tablet ay nakikipagkumpitensya laban sa isang $329 na base iPad na ginagawa ang lahat ng ginagawa ng e-note, kasama ang milyon-milyong iba pang mga bagay. E-tala na ang mga mamimili ay partikular na nagbabayad para sa papel-tulad ng karanasan, ang nakakagambala-libreng kapaligiran, at ang nabawasan na pagkapagod ng mata.

Malaking-format na 13.3-pulgada na mga e-note na itinutulak sa$550–$800 na saklaw. Ang mga bersyon ng kulay-gamit ang Gallery 3-ay maaaring lumampas$900. Sa mga presyong ito, bibili ka ng espesyal na tool para sa mga dalubhasang daloy ng trabaho. Ang merkado ay maliit ngunit nakatuon.

E-Mga Ink Monitor ($500–$2,500)

Kinakatawan ng E-mga monitor ng tinta ang pinakamatinding presyo-hanggang sa-pagkalkula ng halaga sa buong merkado. Ang 10.3-pulgada na Dasung Paperlike 103 ay nagkakahalaga$500–$800. Ito ay pangalawang monitor na kasing laki ng isang malaking tablet, na angkop para sa pagpapakita ng mga dokumento o reference na materyal habang nagtatrabaho sa isang pangunahing screen. Ang 13.3-inch na monitor mula sa Boox (Mira series) at Dasung (HD-FT) ay tumatakbo$800–$1,200. Sa ganitong laki, maaari mong makatwirang basahin ang buong mga dokumento, i-edit ang teksto, o i-browse ang mga website-kung maaari mong tiisin ang refresh rate.

Ang 25.3-inch desktop monitor ay ang mga pangunahing produkto: Dasung Paperlike 253 at$2,250, Boox Mira Pro sa magkatulad na mga presyo, mga bersyon ng kulay na tumutulak patungo$2,500.

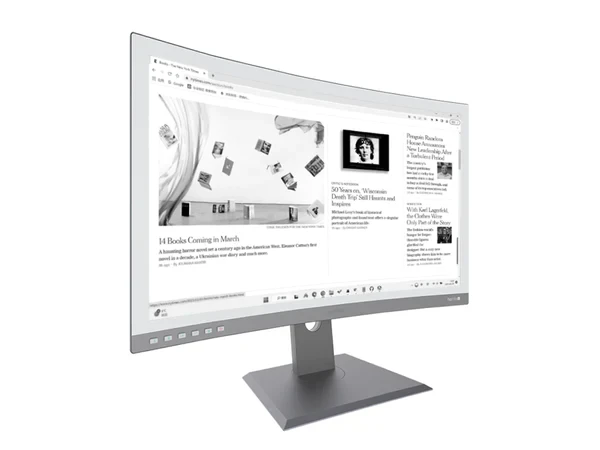

Ang $2,250 ay binibili ka ng marami sa display market. Isang 32-inch 4K OLED monitor na may 120Hz refresh, suporta sa HDR, at milyun-milyong kulay: humigit-kumulang $900. Isang 27-pulgadang propesyonal na monitor sa pag-edit ng larawan na may pag-calibrate ng kulay ng pabrika: humigit-kumulang $700. Isang 49-inch ultrawide curved gaming monitor: humigit-kumulang $800.

Para sa presyo ng isang 25.3-pulgadang e-ink monitor, maaari kang bumili ng dalawang propesyonal na gradong OLED at may natitirang pera.

Ang mga E-ink monitor ay hindi nakikipagkumpitensya sa halaga. Hindi sila nakikipagkumpitensya sa mga tampok. Nagbebenta sila sa mga mamimili na may mga partikular na pangangailangan-pagbawas ng strain sa mata, papel-tulad ng aesthetics, pagtanggal ng glare-na literal na walang mga alternatibo. Alam ito ng mga tagagawa. Ang mga presyo ay sumasalamin dito.

Ang Mga Nakatagong Gastos na Walang Sinasabi sa Iyo

Kung gumagawa ka ng produkto gamit ang e-ink-hindi bibili ng tapos na device, ngunit pagbuo ng bago-ang presyo ng panel ay simula pa lamang.

Driver Electronics

Ang mga hilaw na e-panel ng tinta ay hindi tumatanggap ng mga simpleng digital input. Nangangailangan sila ng mga controller board na may kakayahang bumuo ng mga kumplikadong waveform-tumpak na nag-time na mga pagkakasunud-sunod ng boltahe na naglilipat ng mga naka-charge na particle ng pigment sa loob ng microcapsule. Wala sa-ang-mga shelf controller. Ang IT8951 ay karaniwan para sa mas malalaking panel. Ang iba't ibang mga controller mula sa Good Display at Waveshare ay humahawak ng mas maliliit na laki. Idagdag ang mga ito$10–$50sa iyong bill ng mga materyales, depende sa resolusyon at mga tampok. Ang custom na pag-develop ng driver-kung kailangan mo ng mga partikular na feature, mas mababang gastos sa volume, o mas maliit na form factor-ay nagdaragdag ng mga linggo ng engineering time. Kailangan mo ng mga inhinyero ng hardware na nakakaunawa ng mataas-paglipat ng boltahe, mga hadlang sa timing, at pamamahala ng EMI. Ang kadalubhasaan na ito ay hindi karaniwan.

Pag-unlad ng Waveform

At pagkatapos ay mayroong waveform tuning-ito ang bahaging talagang nakakakuha ng mga tao. Ang mga e-ink display ay hindi basta-basta i-on at off ang mga pixel. Ang bawat pag-refresh ay nagsasangkot ng isang maingat na naka-calibrate na pagkakasunud-sunod ng mga pulso ng boltahe na dapat isaalang-alang ang nakaraang estado ng pixel, ang nais na bagong estado, temperatura, at nais na kalidad ng imahe.

Ang mga waveform lookup table na ito ay ang sikretong sauce ng e-kalidad ng display ng tinta. Ang magagandang waveform ay gumagawa ng malulutong na teksto na may kaunting ghosting. Ang masasamang waveform ay gumagawa ng mga maputik na larawan, nakikitang artifact, at napaaga na pagkasuot ng pixel.

Ang pagbuo ng waveform ay hindi dokumentado.Walang pampublikong detalye. Walang standardized na format. Ito ay isang madilim na sining na nakuha sa pamamagitan ng trial and error, equipment-intensive characterization, at kung minsan ay mamahaling pakikipag-ugnayan sa pagkonsulta sa E Ink o mga awtorisadong kasosyo.

Ang mga kumpanya tulad ng Good Display at Waveshare ay nagbibigay ng paunang-mga waveform kasama ng kanilang mga development kit. Gumagana ito nang maayos para sa prototyping at maliit na-scale na produksyon. Ang mga custom na pagpapatupad-iba't ibang kundisyon sa pagpapatakbo, iba't ibang variant ng panel, mga naka-optimize na refresh mode-ay nangangailangan ng reverse engineering na umiiral na mga waveform o pagbuo ng mga bago mula sa simula.

Naaayon sa badyet.

Pindutin ang Integration

Karamihan sa mga consumer na e-ink device ay may kasamang touch input, alinman sa capacitive (finger touch) o electromagnetic (stylus, gamit ang Wacom o katulad na digitizer technology). Ang mga touch layer ay hindi kasama sa base panel pricing. Ang mga ito ay hiwalay na mga bahagi na dapat idikit sa display, i-calibrate, at isama sa iyong software. Nagdaragdag ang capacitive touch integration20–30%sa gastos ng panel. Ang $50 na panel ay nagiging $60–$65 na may touch. Kinakailangan ang electromagnetic digitizer integration-para sa tumpak na stylus input sa e-note applications-nagdaragdag ng mga katulad na premium, minsan higit pa.

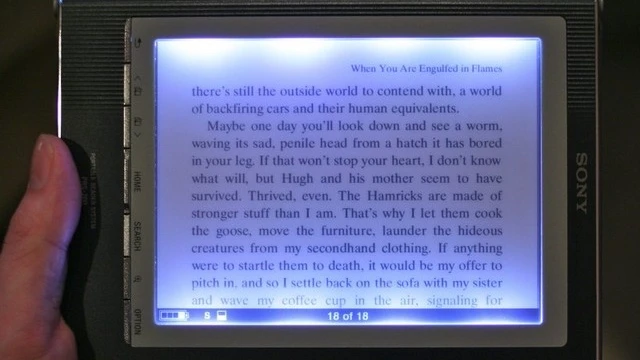

Mga Sistema ng Ilaw sa Harap

E-ang mga display ng tinta ay mapanimdim. Maganda ang hitsura nila sa liwanag sa paligid ngunit nagiging inutil sa dilim. Karamihan sa mga consumer device ay may kasamang front lighting upang matugunan ang limitasyong ito. Gumagamit ang mga front light system sa gilid-mga LED at light guide para ipamahagi ang illumination sa ibabaw ng display. Ang mahusay na disenyo ng mga ilaw sa harap ay hindi nakikita kapag naka-off at nagbibigay ng pantay na pag-iilaw kapag aktibo. Ang mga ilaw sa harap na hindi maganda ang disenyo ay lumilikha ng mga nakikitang hotspot, hindi pantay na liwanag, at nakakagambalang liwanag na nakasisilaw. Idinagdag ang mga module ng ilaw sa harap$5–$20bawat yunit depende sa kalidad at mga tampok tulad ng pagsasaayos ng temperatura ng kulay. Ang pagsasama ng disenyo-na tinitiyak na ang light guide ay nakakabit nang maayos sa display nang hindi naaapektuhan ang optical na kalidad-ay nangangailangan ng karagdagang engineering.

Panganib sa Supply Chain

Marahil ang pinakamahalagang nakatagong gastos:nag-iisang-pinagmulan na dependency. Ang E Ink Holdings ay ang iyong tanging supplier para sa mga electrophoretic display. Kung may problema sila sa produksyon, mayroon kang problema sa produksyon. Kung tumaas ang kanilang mga presyo, bababa ang iyong mga margin. Kung ang demand mula sa mas malalaking customer (Amazon, mga pangunahing ESL vendor) ay kumonsumo ng magagamit na alokasyon, ang iyong mga order ay ibabalik.

Walang fallback. Walang pangalawang mapagkukunan. Walang alternatibong supplier na maaari kang maging kwalipikado sa panahon ng kakulangan.

Ang mga maingat na kumpanya ng hardware ay nagtatayo ng mga ugnayan sa maraming supplier para sa mga kritikal na bahagi. Sa e-ink, imposible ito. Ang iyong supply chain ay may isang punto ng pagkabigo, na kinokontrol ng isang kumpanya na ang mga interes ay maaaring hindi kaayon sa iyo.

Ano ang Susunod na Mangyayari

Ang paghula sa hinaharap ay mapanganib. Ang paghula sa hinaharap ng isang monopolyo-kontroladong merkado ay doble. Ngunit ang ilang mga uso ay tila malamang.

Malapit na-Termino (1–2 Taon)

Sa susunod na taon o dalawa, ang mga presyo ng color panel ay dahan-dahang bababa habang ang Kaleido 3 production scales. Ang teknolohiya ay sapat na para sa mass production, at ang kumpetisyon sa mga tagagawa ng device ay dapat lumikha ng ilang presyon ng presyo. Ang malalaking-format na display sa itaas ng 25 pulgada ay papasok sa mas mataas na-volume na produksyon. Ang 25.3-pulgadang monitor na kasalukuyang nasa merkado ay mahalagang mga hand{13}}na gawang premium na produkto. Habang nagi-standardize ang produksyon, maaaring bumaba ang mga presyo ng 10–20%. Ang market ng electronic shelf label ay patuloy na mabilis na lumalawak, na nagtutulak sa pangkalahatang pangangailangan para sa-mga panel ng tinta. Magandang balita ito para sa hinaharap ng teknolohiya, kahit na ang paglago ng ESL ay pangunahing nakikinabang sa maliit na produksyon ng panel kaysa sa mga sukat na nakatuon sa consumer.

Walang makabuluhang pagkagambala sa presyo ang dapat na asahan sa panahong ito. E Nananatiling ligtas ang monopolyo ng Ink. Ang mga pamumuhunan sa pagmamanupaktura ay tumatagal ng mga taon upang magkatotoo. Walang anuman sa malapit na-matagalang pagbabanta sa status quo.

Katamtaman-Term (3–5 Taon)

Sa susunod na tatlong taon, ang mga karagdagang pangunahing patent ay mawawalan ng bisa, ayon sa teorya ay magbubukas ng mga pagkakataon para sa kumpetisyon. Nananatiling hindi sigurado kung sinuman ang magsasamantala sa mga pagbubukas na ito.

Mga kakumpitensyang Tsinoipakita ang pinaka-makatotohanang banta sa pangingibabaw ni E Ink. Ang Guangzhou OED ay bumuo ng electrophoretic na teknolohiya sa loob ng maraming taon na may limitadong komersyal na tagumpay. Ang BOE-ang pinakamalaking display manufacturer sa mundo-ay namuhunan sa teknolohiya ng DES (Digital Electrophoretic System) na posibleng makipagkumpitensya sa mga alok ng E Ink.

Kung maabot ng mga kakumpitensyang ito ang komersyal na posibilidad na-malaki kung-maaaring bumaba ang mga presyo ng 20–30% habang ang mga tagagawa ng device ay nakakakuha ng pakinabang sa pakikipagnegosasyon. Hindi kailangang makuha ng kumpetisyon ang mayoryang bahagi ng merkado upang maapektuhan ang pagpepresyo; ang pagkakaroon lamang ng isang mapagkakatiwalaang alternatibo ay nagbabago sa dinamika ng negosasyon.

Ang nababaluktot na e-mga gastos sa papel ay dapat bumaba habang ang mga proseso ng pagmamanupaktura ay tumanda. Kasalukuyang nag-uutos ang mga flexible na panel ng malalaking premium kaysa sa mga matibay na glass-backed na display. Ang mga premium na ito ay maaaring lumiit bilang mga antas ng produksyon.

Mga Hindi Kilalang Variable

Ngunit walang makapaghuhula:Seryoso bang mamumuhunan ang BOE o iba pang display giants sa electrophoretic technology?Ang BOE ay may kapasidad sa pagmamanupaktura, ang talento sa engineering, at ang mga mapagkukunang pinansyal upang direktang hamunin ang E Ink. Ngunit ang e-papel ay isang maliit na merkado ayon sa mga pamantayan ng BOE. Ang $1 bilyong merkado ay isang rounding error para sa isang kumpanya na may $30+ bilyon sa taunang kita. Ang estratehikong kaso para sa napakalaking pamumuhunan ay hindi malinaw.

Makakamit ba ng mga alternatibong teknolohiya ang komersyal na tagumpay?Nag-aalok ang Cholesteric LCD ng ilang e-papel-tulad ng mga katangian (bistable, reflective) na may potensyal na mas mababang gastos sa pagmamanupaktura. Malaki ang ipinangako ng mga display ng electrowetting ngunit kakaunti ang naihatid sa komersyo. Maaaring lumitaw ang mga bagong teknolohiya. Kung mayroon mang maaaring tumugma sa e-kumbinasyon ng mga katangian ng tinta-contrast, bistability, viewing angle, flexibility-ay nananatiling makikita.

Maaga bang babawasin ng E Ink ang mga presyo upang ipagtanggol ang bahagi ng merkado?Ang mga monopolist na nahaharap sa potensyal na kumpetisyon kung minsan ay binabawasan ang mga presyo sa madiskarteng paraan, tumatanggap ng mas mababang mga margin upang pigilan ang pamumuhunan ng mga potensyal na kakumpitensya. E Maaaring bawasan ng tinta ang mga presyo ng 20–30% at manatiling kumikita. Isasakripisyo ba nila ang margin para mapanatili ang monopolyo? Ang desisyon ay hindi puro pang-ekonomiya-ito ay kinasasangkutan ng teorya ng laro, diskarte ng kumpanya, at mga pagtatasa ng mapagkumpitensyang banta na hindi masusuri ng mga tagalabas.

Papasok ba ang Apple, Samsung, o iba pang pangunahing manlalaro sa merkado?Ang isang pangunahing kumpanya ng consumer electronics na bumubuo ng mga seryosong e-produktong tinta ay maaaring maghugis muli sa buong supply chain. Ang interes ng Apple sa e-papel ay usap-usapan sa loob ng maraming taon na walang maipakita. Ang Samsung ay may kadalubhasaan sa pagmamanupaktura ng display upang direktang makipagkumpitensya sa E Ink kung motibasyon. Wala ring gumawa ng makabuluhang mga galaw sa direksyong ito.

Ang matapat na pagtatasa: walang nakakaalam. Ang pinaka-malamang na resulta ay ang patuloy na unti-unting ebolusyon-dahan-dahang pagbaba ng mga presyo, dahan-dahang pagpapahusay ng teknolohiya, dahan-dahang pagpapalawak ng mga application-sa halip na matinding pagkagambala. Ngunit ang pagkagambala, kung ito ay dumating, ay maaaring dumating nang mabilis.

Ang e-pagpepresyo ng display ng tinta ay hindi tinutukoy ng pagiging kumplikado ng pagmamanupaktura, mga gastos sa materyal, o pagiging sopistikado ng teknolohiya. Ito ay tinutukoy ng istraktura ng merkado.

Kinokontrol ng isang kumpanya ang supply. Hinaharang ng mga patent ang kumpetisyon. Masyadong maliit ang market para makaakit ng-mahusay na pinondohan na mga humahamon. Nananatiling mataas ang mga presyo dahil walang pumipilit sa kanila na ibaba.

Para sa mga mamimili, lumilikha ito ng isang simpleng pagkalkula:

Sa ilalim ng $50binibigyan ka ng maliliit na module ng pagpapaunlad-2.9" hanggang 5.8"-para sa prototyping, mga proyekto ng IoT, at pag-aaral. Sa puntong ito ng presyo, ang e-ink ay may katuturan para sa mga proyekto ng mga hobbyist kahit na may premium kaysa sa LCD. Ang mga natatanging katangian-papel-tulad ng hitsura, pagiging bistability, pagiging madaling mabasa sa liwanag ng araw-nagbibigay-katwiran sa gastos para sa naaangkop na mga aplikasyon.

$100–$300sumasaklaw sa mga consumer e-reader at basic e-note device. Ang 6-pulgadang e-reader market ay umabot na sa tunay na kapanahunan at makatwirang pagpepresyo. Kung gusto mo ng dedikadong reading device, solid ang value proposition.

$400–$800bumibili ng mga propesyonal na e-note tablet at maliliit na e-ink monitor. Nagbabayad ka ng malaking premium para sa papel-tulad ng mga karanasan sa pagsusulat at-pagbawas ng stress sa mata. Ito ay mga tool para sa mga partikular na workflow, hindi pangkalahatang{6}}mga device na layunin.

$1,500–$2,500ay desktop e-teritoryo ng ink monitor. Ang mga mamimili sa tier na ito ay may mga partikular na pangangailangan-malubhang isyu sa pananakit ng mata, partikular na mga kagustuhan sa aesthetic, mga propesyonal na application na nangangailangan ng papel-tulad ng mga display-at walang mga alternatibo. Ang mga presyo ay sumasalamin sa captive demand.

$3,000 pataaskumakatawan sa mga dalubhasang malalaking-format na display, custom na pang-industriya na application, at mga solusyon sa digital signage. Ito ay mga pagbili ng enterprise na may mga badyet ng enterprise, na napag-usapan sa pamamagitan ng mga B2B channel.

Ang mga presyong ito ay hindi patas. Hindi sila episyente. Ang mga ito ay hindi sumasalamin sa pinagbabatayan na gastos sa pagmamanupaktura sa makatwirang sukat. Ang mga ito ay simpleng halaga ng pagbili mula sa isang monopolyo sa isang merkado kung saan walang nakagawa ng isang mabubuhay na alternatibo.

Ang tanong ay hindi kung mahal ang e-mga display ng tinta. Sila, hindi maikakaila.

Ang tanong ay kung ang sinuman ay sisira sa pagkakahawak ng E Ink Holdings sa merkado bago maging lipas ang teknolohiya-mapalitan ng ilang teknolohiya sa display sa hinaharap na nag-aalok ng-mga benepisyo ng e-papel nang walang mga hadlang at walang monopolyong pagpepresyo nito.
