ESL Refresh Rate at Display Performance

Ang Pangunahing Paghadlang

Gumagana ang Mga Electronic Shelf Label sa ilalim ng pisikal na paghihigpit na hindi maaaring malabo ng anumang halaga ng marketing:Ang mga electrophoretic na particle ay gumagalaw sa malapot na likido, at ang malapot na likido ay lumalaban sa paggalaw. Walang pag-update ng software ang aayusin ito.

Ang refresh rate ng isang ESL-karaniwang300ms hanggang 2000mspara sa isang full screen na update-ay lumilitaw nang direkta mula sa oras na kinakailangan para sa naka-charge na titanium dioxide at carbon black particle upang lumipat sa pamamagitan ng hydrocarbon solvent sa ilalim ng isang inilapat na electric field. Ang mga particle ay nakatagpo ng mga puwersa ng pagkaladkad (Stokes drag, kung gusto mo ang teknikal na termino, ang matematika sa likod nito ay mas mahalaga kaysa sa praktikal na epekto: ang mga particle ay bumagal sa makapal na likido). Nakikipag-ugnayan sila sa electrostatically sa mga kalapit na particle. Sumusunod sila sa mga dingding ng kapsula pagkatapos ng matagal na pahinga.

Ang bawat millisecond ng oras ng pag-refresh ay sumasalamin sa totoong molekular-scale na mga kaganapan na nagaganap sa loob ng milyun-milyong microcapsule nang sabay-sabay. Ang mga nagmumula sa isang LCD o OLED na background ay dapat na ganap na iwanan ang mental model na iyon. Ang mga ito ay hindi mga display na "nag-scan" ng mga pixel na may mga electron. Ito ay mga electrochemical system na pisikal na naglilipat ng bagay.

Mga Driving Waveform: Kung saan Natutugunan ng Engineering ang Electrochemistry

Angwaveform sa pagmamanehoay kung saan ang mga pagsusumikap sa pag-optimize ay tumutuon nang husto. Isa itong boltahe-pagkakasunod-sunod ng oras na dapat makamit ang apat na layunin nang sabay-sabay: burahin ang nakaraang larawan, i-activate ang mga mabagal na particle, magtatag ng reference na grayscale, at isulat ang bagong larawan-lahat habang pinapaliit ang paggamit ng kuryente, mga ghosting artifact, at kabuuang tagal ng pag-refresh.

Pagbuburamauna. Dinadala ng display ang lahat ng pixel sa isang pare-parehong optical state, karaniwang puti. Bakit mag-abala? Dahil ang mga particle ng EPD ay nagpapakita ng path-dependeng gawi. Ang isang pixel na lumilipat mula sa itim patungo sa kulay abo ay sumusunod sa ibang tilapon kaysa sa isang lumilipat mula sa puti patungo sa kulay abo. Naging maliwanag ito sa mga maagang pag-deploy noong nagreklamo ang mga customer tungkol sa hindi pantay na pag-render ng grayscale. Pinipilit ng erasure ang lahat ng pixel sa isang karaniwang panimulang punto, na inaalis ang pagdepende sa mga paunang kundisyon.

Pag-activatesumusunod sa-mataas-dalas na alternating boltahe (±15V sa 50-100Hz) na nag-o-oscillate ng mga particle sa pagitan ng mga optical extreme. Ang prosesong ito ay umuuga ng mga maluluwag na particle na naging komportable. Ang mga particle na nanatiling nakatigil ay nagkakaroon ng mas mataas na pagdirikit sa ibabaw sa mga pader ng kapsula at mga kalapit na particle. Ang pagsubok ay nagpapakita ng pinakamainam na tagal ng pag-activate sa pamamagitan ng pagsusuri sa inflection point ng brightness-kumpara sa-time curve-ang eksaktong sandali kapag ang particle mobility ay umabot sa maximum na pagtugon. Pumunta nang mas maikli at ang mga matumal na particle ay naiwan. Magtagal pa at masasayang ang kuryente.

Pagkatapos ay dumatingreference grayscale establishment. Ang display ay lumilikha ng isang pare-parehong puting reference na estado dahil ang EPD grayscale accuracy ay kritikal na nakasalalay sa pagsisimula mula sa isang kilalang optical baseline. Kapansin-pansin, ang paglalagay ng maikling zero-voltage interval pagkatapos ng bahaging ito ay nagpapabuti sa kasunod na grayscale consistency. Ang mga particle ay nangangailangan ng ilang sandali upang patatagin bago hilingin sa iyo na pindutin ang mga tiyak na intermediate na posisyon.

Sa wakas,pagsulat ng imahe. Ang pixel-spesipikong mga boltahe at tagal ay nagtutulak ng mga particle sa mga target na posisyon. Ang isang 16-level na grayscale ay nangangailangan ng tumpak na kontrol ng particle vertical distribution sa loob ng bawat microcapsule-particle sa itaas na ibabaw ay gumagawa ng puti, sa ibaba ay gumagawa ng itim, at ang mga intermediate na posisyon ay gumagawa ng grays.

Pagtulak Patungo sa 300ms

Gaano nga ba kabilis ang mga sistema ng ESL? Ang agresibong waveform optimization ay nagpakita180ms pagbabawassa tagal ng activation phase at120ms pagbabawassa reference na grayscale phase. Ang mga pakinabang na ito ay nagmumula sa ilang mga diskarte na pinino sa maraming mga cycle ng deployment.

Pagsusuri ng inflection pointnagbibigay-daan sa pagsubaybay ng real-oras na optical response sa halip na gumamit ng mga nakapirming oras ng pag-activate.Pagbabawas ng polarity switchingmahalaga dahil ang pag-reverse ng polarity ng boltahe ay bumubuo ng mga kasalukuyang spike at nag-aaksaya ng enerhiya-mga operasyon sa pagkakasunud-sunod upang mabawasan ang mga transition na ito. Atmadiskarteng pagpasok ng mga 0V na pagitansinasamantala ang momentum ng particle, na nagpapahintulot sa patuloy na paglipat nang walang paggasta ng kuryente.

Ang teoretikal na minimum para sa kasalukuyang-generation na mga materyales sa EPD ay lumilitaw na humigit-kumulang200mspara sa katanggap-tanggap na kalidad ng imahe. Ang ilang mga panel ay itinulak sa 180ms sa mga kinokontrol na kondisyon, ngunit nagiging kapansin-pansin ang pagkasira ng kalidad. Ang paglagpas sa hadlang na ito ay mangangailangan ng pagbabago sa mga materyales, hindi sa katalinuhan ng waveform.

Mga Refresh Mode: Ang Bilis-Kalidad-Ghosting Trilemma

Ang bawat pag-refresh ng ESL ay nagsasangkot ng hindi matatakasan na three-way tradeoff. Walang inhinyero ang makakatakas dito; maaari lamang pumili kung aling mga kompromiso ang tatanggapin. Ang karanasan sa deployment sa kabuuan ng grocery, electronics, at mga retail na kapaligiran ng parmasya ay gumawa ng matitinding konklusyon tungkol sa kung kailan gagamitin ang bawat mode.

Global Refresh (GC16 Mode)

Ito ang buong pag-reset-750-2000msng itim-puti-itim na kumikislap na pumipilit sa bawat particle sa kumpletong mga ikot ng paglipat. Mukhang dramatiko, minsan tinatanong ng mga customer kung hindi gumagana ang mga label, ngunit ito lang ang mode na ganap na nag-aalis ng mga naipon na error sa posisyon.

Ang pandaigdigang pag-refresh ay kinakailangan pagkatapos ng pinalawig na bahagyang mga pagkakasunud-sunod ng pag-refresh, kapag nagpapakita ng mataas na-fidelity na mga larawan, o kapag ang ghosting ay naging hindi kanais-nais sa paningin. Isang grocery chain ang unang lumaban sa "pangit na pagkislap" at sinubukang magpatakbo ng mga purong bahagyang update. Pagkalipas ng tatlong linggo, halos hindi na mabasa ang kanilang mga label na pang-promosyon. Nagpapatakbo na sila ngayon ng pandaigdigang pag-refresh tuwing gabi sa mga oras na sarado.

Bahagyang Pag-refresh

Ang bahagyang pag-refresh ay nag-a-update lamang ng mga pixel na naiiba sa pagitan ng mga frame, na kumukumpleto250-500ms. Ang pagtitipid sa oras ay malaki-na ipinapakita ng mga sukat70% pagbabawas ng kuryentesa karaniwang mga update sa presyo-ngunit mayroong isang tradeoff.

Ang mga hindi nabagong pixel ay hindi tumatanggap ng boltahe sa pagmamaneho. Ang kanilang mga particle ay unti-unting naninirahan sa lalong matatag na mga pagsasaayos. Maganda ang tunog ng stable hanggang sa napagtanto ng isa na ang stable ay nangangahulugan din ng hindi kumikibo. Pagkatapos ng 5-10 partial refresh cycle, makikita ang mga ghosting artifact. Ang threshold na ito ay nag-iiba ayon sa tagagawa; ang ilang mga panel ay nagpaparaya sa 15 cycle, ang iba ay nagpapakita ng mga problema pagkatapos ng 6. Ang tanging maaasahang diskarte ay ang disiplina na pana-panahong global refresh interspersion.

Mabilis na Pag-refresh (DU Mode)

Direct Update modeganap na isinasakripisyo ang grayscale na kakayahan. Ang bawat pixel ay binary-itim o puti, wala sa pagitan. Ito ay nagbibigay-daan120-250msmga update na may isang flash, ngunit ang mga gilid ng teksto ay mukhang may alias at ang mga larawan ay wala sa tanong.

Para sa presyo-lamang sa mga ESL application na nagpapakita ng mga numerong character, ang DU mode ay madalas na kumakatawan sa sweet spot. Ang isang side-by-na pagsubok sa isang consumer electronics store ay nagsiwalat na ang mga customer ay hindi matukoy ang pagkakaiba ng DU-mga presyo mula sa GC16-render na mga presyo sa normal na mga distansya ng panonood. Malaki ang pagtitipid ng kuryente.

A2 Animation Mode

Sa80-120ms, lumalapit ang A2 mode sa video-mga rate ng pag-refresh. Ito ay ginamit para sa mga demo ng produkto at mga interactive na kiosk application.

Ngunit ang mga tradeoff ay malubha. Mabilis na nag-iipon ang ghosting. Bumababa ang contrast. Mawawala ang pinong detalye pagkatapos ng ilang cycle. Gusto ng isang kliyente ng animated na nilalamang pang-promosyon sa mga shelf label-teknikal na posible gamit ang A2, ngunit ang pagkasira ng kalidad ng imahe pagkatapos ng 30 segundo ay naging hindi praktikal. Umiiral ang mode na ito para sa pag-input ng panulat at mga maikling demonstrasyon, hindi sa pag-deploy ng ESL sa produksyon.

Pagpili ng Tamang Mode

Paano pumili? Sa totoo lang, karaniwang nagpapasya ang uri ng nilalaman para sa iyo. Ang mga photographic na larawan ay nangangailangan ng GC16; Ang mga numero ng presyo ay maaaring gumamit ng DU. Ang dalas ng pag-update ay nagbabago sa balanse-ang madalang na pag-update ay pinapaboran ang kalidad, ang madalas na mga pag-update ay pinapaboran ang bilis. At anuman ang pangunahing mode, ang pandaigdigang pag-refresh ay dapat mangyari sa mga tinukoy na agwat. Walang nakatakas sa problema sa pag-iipon ng ghosting.

Display Performance Parameter

Contrast Ratio

Ang mga contrast ratio ng EPD ay karaniwang mula sa8:1 hanggang 15:1, na may mga premium na panel na umaabot20:1. Ang paghahambing sa mga detalye ng LCD (1000:1+) ay nakakapanlinlang.

Ang EPD contrast ay sinusukat sa ilalim ng ambient illumination-ang aktwal na mga kundisyon kung saan ang mga customer ay nagbabasa ng mga shelf label. Bumagsak ang contrast ng LCD sa ilalim ng mataas na ilaw sa paligid; Gumaganda ang EPD contrast. Ang mga sukat sa pagiging madaling mabasa ng ESL sa mga kapaligiran ng tindahan na may 800+ lux na overhead na ilaw ay nagpapakita ng mga kalapit na LCD screen na ganap na nahugasan.

Ang mga barcode scanner ay nangangailangan ng isang lugar sa paligid6:1 kaibahanupang makapagbasa nang mapagkakatiwalaan-nasubukan namin ito sa maraming modelo ng scanner. Ang bawat komersyal na ESL na nasusukat namin ay madaling nililinis ang bar na ito, na nangangahulugan na ang mga laser scanner ay maaaring magbasa ng mga barcode nang direkta mula sa electronic display nang walang mga isyu.

Resolution at Pixel Density

ESL pixel density (100-150 DPI) ay sumasalamin sa isang sinadyang pagpili ng engineering, hindi isang teknolohikal na limitasyon. Ang mas mataas na resolution ay nangangailangan ng higit pang mga pixel, bawat isa ay nangangailangan ng indibidwal na pagmamaneho-na pagtaas ng oras ng pag-refresh, pagkonsumo ng kuryente, at halaga ng bahagi.

Ang ilang mga kliyente ay humiling ng 200+ DPI display. Kapag tinanong tungkol sa distansya ng pagtingin, ang sagot ay palaging higit sa 50cm. Sa distansyang iyon, ang 100 DPI ay nagbibigay ng sapat na pagiging madaling mabasa ng teksto. Ang paglipas ng-pagtukoy sa resolusyon ay nag-aaksaya ng mga mapagkukunan nang walang nakikitang benepisyo.

Kakayahang Kulay

Karaniwang itim-at-puting ESLnananatiling workhorse: pinakamabilis na pag-refresh (300ms), pinakamababang lakas, pinakamataas na pagiging maaasahan. Mabisa nitong pinangangasiwaan ang 90% ng mga application ng pagpapakita ng presyo.

Apat na-kulay na sistemagamit ang E Ink Spectra 3100 na teknolohiya ay nagbibigay-daan sa sabay-sabay na itim/puti/pula/dilaw na display. Kapaki-pakinabang para sa-mga partikular na kulay ng accent ng brand, ngunit mas lumalawak ang mga oras ng pag-refresh.

Mga panel ng buong-kulaygamit ang teknolohiya ng ACeP Gallery ay maaaring makabuo ng mga photographic na larawan. Ang cyan-magenta-yellow-white particle system ay talagang kahanga-hanga-ang mga larawan ng produkto na ipinapakita sa mga panel na ito ay kadalasang ipinapalagay na naka-print. Pero1500ms+ beses sa pag-refreshat makabuluhang mas mataas na mga gastos ay naglilimita sa aplikasyon sa mga premium na kaso ng paggamit kung saan ang visual na epekto ay nagbibigay-katwiran sa gastos.

Pagdating sa kulay, ang tanong ay palaging kung ang dagdag na halaga ng impormasyon ay nagbibigay-katwiran sa hit upang i-refresh ang oras, kapangyarihan, at halaga ng yunit. Siyam na beses sa sampu, ginagawa ng monochrome ang trabaho.

Ghosting: Ang Persistent Artifact

Ang pagmulto ay hindi isang depekto na dapat alisin. Ito ay isang intrinsic na katangian ng electrophoretic na teknolohiya na nangangailangan ng pamamahala.Ang sinumang nangangako ng multo-ng libreng pagganap ng EPD ay maaaring maling kumakatawan sa teknolohiya o nagbebenta ng mga panel na mabagal na nagre-refresh upang itago ang problema.

Kung Saan Nagmula ang Ghosting

Tatlong mekanismo ang nag-aambag.Hindi kumpletong paglilipat ng butil-mga particle na nabigong maabot ang mga nilalayong posisyon dahil sa hindi sapat na tagal ng pagmamaneho o boltahe.Pamamahagi ng natitirang singil-hindi pantay na akumulasyon ng singil sa mga pader ng kapsula na nakakaapekto sa kasunod na paggalaw ng particle. Athysteresis ng pagdirikit ng butil-mga particle na nanatiling nakatigil na nagkakaroon ng mas mataas na pagdirikit sa ibabaw.

Malaking oras ang ginugol sa pagkilala sa ghosting na gawi sa iba't ibang panel manufacturer. Ang mga pagkakaiba-iba ay makabuluhan; ang ilang mga panel ay nakikitang multo pagkatapos ng 5 bahagyang pag-update habang ang iba ay nagpaparaya sa 12-15.

Ang Mga Salik sa Kapaligiran ay Nagpalala

Temperaturabagay na napakalaking bagay. Tumataas ang lagkit ng solvent sa mababang temperatura, na humahadlang sa paggalaw ng butil at nagpapalala ng pagmulto. Mas mababa sa 10℃, ang mga oras ng pag-refresh ay nangangailangan ng extension o ang mga nakikitang artifact ay dapat tanggapin. Sa ibaba ng 0℃, nagiging problemado ang mga karaniwang panel-ang mga display na ganap na hindi mabasa ay naobserbahan sa mga palamigan na kaso gamit ang mga panel na hindi na-rate para sa malamig na operasyon.

Boltahe ng bateryanakakaapekto rin sa ghosting. Ang mga nauubos na baterya ay naghahatid ng pinababang boltahe sa pagmamaneho, na nagdudulot ng hindi kumpletong paglilipat ng particle. Isang kliyente ng parmasya ang nakaranas ng mga mahiwagang problema sa ghosting na lumabas na mga bagsak na baterya sa isang batch ng mga label. Ang mga ESL system ay dapat magpatupad ng mababang-battery detection na may mga alerto sa preemptive maintenance.

I-refresh ang kasaysayanpinagsasama ang lahat. Ang isang pixel na paulit-ulit na nagpapakita ng parehong nilalaman ay bumubuo ng mga patuloy na configuration ng particle. Mas mabilis lumalabas ang static na content kaysa sa dynamic na content-countertuitive hanggang sa maunawaan ang mekanismo ng pagdirikit.

Pamamahala ng Ghosting sa Practice

Pana-panahong pandaigdigang pag-refreshnananatiling pangunahing pagpapagaan. Ang karaniwang rekomendasyon ay ipinag-uutos na full-pag-refresh ng screen pagkatapos ng bawat 5-10 bahagyang pag-update, kahit na ang pinakamainam na agwat ay nag-iiba ayon sa panel at mga kundisyon ng pagpapatakbo.

Temperatura-mga compensated lookup tabletulong sa mga variable na kapaligiran. Ang mga parameter sa pagmamaneho na nakaimbak sa mga LUT na na-index ng temperatura ay awtomatikong nagpapahaba ng tagal ng waveform sa mababang temperatura. Ipinapakita ang mga sukat40% pagbabawas ng ghostinggamit ang mahusay na-tune na kabayaran sa temperatura kumpara sa mga nakapirming parameter.

Makasaysayang kompensasyon ng frameay mas sopistikado-ang pagsasaayos ng kasalukuyang mga waveform sa pagmamaneho batay sa kasaysayan ng pag-refresh ng antas-antas ng pixel upang mabayaran ang naipon na positional bias. Hindi lahat ng ESL controllers ay sumusuporta dito, ngunit ito ay gumagawa ng isang masusukat na pagkakaiba sa mga panel na nasa serbisyo sa loob ng ilang buwan.

Disenyo ng nilalamanbagay din. Ang mga puting background na may itim na teksto ay gumagawa ng hindi gaanong nakikitang ghosting kaysa sa kabaligtaran na mga scheme ng kulay. Dapat na idinisenyo ang mga template ng ESL na nasa isip ang mga katangian ng ghosting-iwasan ang malalaking solidong itim na rehiyon na halatang multo, mas gusto ang mga puting background.

System-Level Refresh Performance

Ang indibidwal na oras ng pag-refresh ng ESL ay isang bahagi lamang ng latency ng pag-update ng system. Para sa mga deployment na may libu-libong mga label, ang arkitektura ng network ay nangingibabaw sa kabuuang oras ng pag-update. Ang ilang mga kliyente ay nahuhumaling sa 50ms panel refresh improvements habang binabalewala ang mga bottleneck ng network na nagdaragdag ng 30 segundo sa kanilang mga ikot ng pag-update.

Mga Protokol ng Komunikasyon

Pinagmamay-ariang sub-1GHz RF systemnag-aalok ng maximum na saklaw na lugar at pagtagos ng gusali. Ang gateway-sa-label na hanay ng komunikasyon ay lumampas sa 25 metro, na mahalaga sa malalaking-footprint retail environment. Pinipigilan ng mga limitasyon ng bandwidth ang sabay-sabay na kapasidad ng pag-update, ngunit para sa mga tipikal na pattern ng pag-update ng tingi, bihira itong maging bottleneck.

Mababang Enerhiya ng Bluetooth na may PAwR(Periodic Advertising with Responses, idinagdag sa BLE 5.4) ay nagbibigay-daan sa standardized na bidirectional na komunikasyon na may napakalaking bilang ng device. Ang isang solong access point ay maaaring theoretically address32,640 na mga label-128 mga pangkat na beses ng 255 mga label bawat pangkat. Tinutukoy ng periodic advertising interval ang latency ng system; ang mas maiikling agwat ay nagbibigay ng mas mabilis na pagtugon sa mas mataas na halaga ng kuryente. Na-deploy ang mga BLE system na may 1-segundong agwat para sa mga application na sensitibo sa oras at 10-segundo na agwat para sa regular na pag-update ng presyo.

Topology ng networksumusunod sa pattern ng bituin na may mga sentralisadong gateway. Ang bawat gateway ay sumasaklaw sa isang tinukoy na sona; tinitiyak ng overlapping na coverage ang redundancy. Ang malalaking retail deployment ay nangangailangan ng maingat na RF channel planning-isang deployment kung saan ang dalawang gateway sa mga katabing channel ay lumikha ng mga pattern ng interference na nagdulot ng 15% packet loss.

Tunay na-World Throughput

Sa mga sistema ng produksyon,3,000 mga update sa label sa loob ng 5 minutosa pamamagitan ng isang gateway ay patuloy na makakamit. End-to-end latency mula sa server command para ipakita ang pagkumpleto ng mga run3-10 segundodepende sa network load at retry requirements.

Ang kritikal na insight mula sa karanasan sa pag-deploy: para sa mga tipikal na senaryo sa pag-update ng retail kung saan ang mga pagbabago sa presyo ay lumaganap sa libu-libong mga label, pinipigilan ng pagganap ng network-antas ng system ang kabuuang oras ng pag-update sa halip na ang bilis ng pag-refresh ng indibidwal na label. Ang pag-optimize ng indibidwal na mga rate ng pag-refresh na mas mababa sa 500ms ay nagbibigay ng lumiliit na pagbalik kapag nangangailangan ng mga segundo ang pagpapalaganap ng network.

Pagkonsumo ng Power at Tagal ng Baterya

Ang pagkonsumo ng kuryente ng EPD ay nangyayari halos eksklusibo sa panahon ng mga kaganapan sa pag-refresh. Ang standby current ay bale-wala-nasukat ang mga microamperes. Pinapagana ng profile na itomaraming-taon na buhay ng bateryamula sa mga coin cell, na nananatiling isa sa pinakamalakas na argumento para sa EPD-based ESL.

Ano ang Kumokonsumo ng Kapangyarihan

Bilang ng pixelay may linear na relasyon-ang mas malalaking display ay kumonsumo nang mas proporsyonal.Grayscale depthmahalaga dahil ang 16-level na GC16 ay nangangailangan ng mas kumplikadong mga waveform kaysa sa binary DU mode.Pagpili ng refresh modemay malaking epekto; ang global refresh ay kumokonsumo ng 2-3x ang lakas ng partial refresh. Attemperaturanakakaapekto sa power draw dahil ang malamig na kapaligiran ay nangangailangan ng mas mahabang waveform.

Buhay ng Baterya sa Practice

Para saCR2450 lithium coin cellsna may humigit-kumulang 600mAh na kapasidad, ang naobserbahang pagganap ay ang mga sumusunod:

Ipinapalagay ng mga projection na ito ang pagpapatakbo ng temperatura ng silid. Ang mga application ng malamig na storage-pinalamig at nagyelo na mga seksyon-ay nakakaranas ng pinabilis na pagkaubos ng baterya mula sa parehong tumaas na lakas ng pag-refresh at nabawasang kapasidad ng baterya sa mababang temperatura. Ang isang label na na-rate para sa 5 taon sa temperatura ng silid ay maaaring tumagal ng 2 taon sa isang palamigan na kaso.

Ang bawat pag-refresh ay gumagamit ng may hangganan na kapasidad ng baterya. Gusto ng isang kliyente ang mga animated na promosyon ng presyo na patuloy na tumatakbo-ang mga baterya ay tumagal ng tatlong linggo. Dapat tukuyin ng mga arkitekto ng system ang mga kinakailangan sa dalas ng pag-update bago ang pagpili ng hardware. Ang isang label na nangangailangan ng oras-oras na pag-update ay nangangailangan ng iba't ibang arkitektura ng baterya kaysa sa isang ina-update araw-araw.

Mga Epekto ng Temperatura sa Pagganap

Naiimpluwensyahan ng temperatura ang pagganap ng ESL sa pamamagitan ng maraming mekanismo, na ginagawa itong angnag-iisang pinakamahalagang variable sa kapaligiran. Ito ay paulit-ulit na ipinakita sa lahat ng mga deployment sa-kinokontrol na klima sa mga retail floor, mga palamigan na kahon, mga seksyon ng frozen na pagkain, at mga panlabas na aplikasyon.

Solvent Viscosity

Napupunta ito sa ilang kimika, ngunit ang maikling bersyon: Ang solvent ng EPD ay nagiging mas makapal kapag malamig. Ang relasyon ay halos sumusunod sa isangArrhenius curve-nang hindi masyadong malalim sa thermodynamics, ang mahalaga ay exponential ang epekto, hindi linear.

Sa25 degree(kondisyon ng sanggunian), ang mga particle ay nagpapakita ng nominal na kadaliang kumilos. Sa0 degree, ang lagkit ay humigit-kumulang dumoble, hinahati ang bilis ng butil. Sa-20 degree, tumataas ang lagkit ng humigit-kumulang 4x, na nangangailangan ng proporsyonal na pinahabang tagal ng waveform. Nahuhulaan ito ng matematika nang husto, bagama't ang tunay na-mga resulta sa mundo ay minsan ay nag-iiba depende sa partikular na solvent formulation na ginagamit ng bawat manufacturer.

Pagsubok sa mga claim ng "malawak na temperatura" ng isang tagagawa sa pamamagitan ng pagpapatakbo ng kanilang mga panel sa -15℃na nagpakita ng mga oras ng pag-refresh na pinahaba mula 400ms hanggang 1100ms. Ang mga panel ay gumana, ngunit ang mga pagtutukoy ay nagpahiwatig ng mas mahusay na malamig na pagganap.

Mga Pag-uuri ng Operating Range

Mga karaniwang paneltakpan ang 0℃hanggang 40℃na may baseline na pagganap.Mga panel ng pinalawak na hanayhawakan -10℃hanggang 50℃na may katamtamang waveform compensation.Malawak na mga panel ng temperaturaAng -kailangan para sa mga kaso ng freezer-ay tumatakbo mula -25℃hanggang 60℃gamit ang mga espesyal na materyales sa front-plane laminate, pinagsamang temperature sensing, at adaptive waveform na pagpili. totoomga panel ng grade-freezerna-optimize para sa -30℃hanggang 10℃na umiiral ngunit nag-uutos ng premium na pagpepresyo.

Kabayaran sa Temperatura

Ang malawak na-temperatura na ESL ay isinasama sa-mga sensor ng temperatura ng chip, maraming set ng parameter ng waveform na nakaimbak sa memorya, at awtomatikong pagpili ng parameter batay sa sinusukat na temperatura. Pinahabang tagal ng waveform para sa malamig na operasyon at pinababang boltahe swings para sa mataas na-temperatura na operasyon.

Ang parusa sa pagganap para sa malawak na-temperatura na operasyon ay hindi-walang halaga. Ipinapakita ng mga sukat ang mga oras ng pag-refresh sa mga sukdulan ng temperaturadoble hanggang triplepagganap ng temperatura ng kwarto-. Kailangang i-factor ito ng mga kliyenteng nagde-deploy sa mga refrigerated environment sa kanilang mga kalkulasyon sa timing ng update.

Kung saan Nagkakaiba ang Mga Kinakailangan sa ESL BAGONG SEKSYON

Sinasaklaw ng generic na detalye ng "retail ESL" ang marahil 60% ng mga totoong-pag-deploy ng mundo. Ang natitirang 40% ay nagsasangkot ng mga espesyal na kinakailangan na lumalabas lamang kapag sinusuri ang mga partikular na vertical na merkado. Ang gumagana sa isang consumer electronics store ay talagang nabigo sa isang frozen food warehouse. Ang mga sumusunod na seksyon ay nagdodokumento ng mga karanasan sa pag-deploy sa mga industriya kung saan ang mga karaniwang pagpapalagay ng ESL ay nasira.

Sariwang Pagkain at Grocery: Natutugunan ng Dynamic na Pagpepresyo ang Nabubulok na Imbentaryo

Ang retail ng sariwang pagkain ay kumakatawan sa pinaka-hinihingi na ESL application para sa isang simpleng dahilan: ang halaga ng produkto ay patuloy na bumababa habang ipinapakita. Ang isang steak na nagkakahalaga ng $15/lb sa Lunes ng umaga ay maaaring nagkakahalaga ng $7/lb sa Miyerkules ng gabi kung hindi pa ito naibenta. Hindi makukuha ng mga tradisyunal na label ng papel ang value curve na ito. Ang ESL ay maaaring-ngunit ang mga kinakailangan sa pagpapatupad ay malaki ang pagkakaiba sa karaniwang pagpepresyo ng grocery.

Dynamic na markdown na pagpepresyonangangailangan ng mga frequency ng update na makakaubos ng mga karaniwang ESL na baterya sa loob ng mga buwan. Ang isang bagong departamento ng pagkain na nagpapatakbo ng apat na update ng presyo araw-araw-stock sa umaga, pagsasaayos sa tanghali, markdown sa gabi, pag-reset ng magdamag-ay kumokonsumo ng baterya sa 4x na rate ng isang center-label ng tindahan na ina-update isang beses kada linggo. Ang pagpili ng chemistry ng baterya ay lumilipat mula sa karaniwang CR2450 coin cell patungo sa mas mataas na-kapasidad na mga lithium thionyl chloride cell o mga rechargeable na opsyon na may mga inductive charging station na binuo sa mga shelf fixture.

Pagpapakita ng petsa ng pag-expirenagdaragdag ng mga kinakailangan sa density ng impormasyon. Ang isang simpleng tag ng presyo ay nangangailangan ng marahil 50 character. Ang isang sariwang label ng pagkain na nagpapakita ng presyo, presyo ng yunit, petsa ng pakete, pagbebenta-ayon sa petsa, at paggamit-ayon sa petsa ay nangangailangan ng 150+ mga character sa nababasang laki ng font. Ang mga display ng real estate ay tumataas nang naaayon-2.9" at 4.2" na mga label ay nagiging pamantayan kung saan ang 2.13" ay sapat na para sa center store.

Nag-deploy ang fresh seafood department ng isang grocery chain ng 4.2" tatlong-kulay na ESL na may pinagsamang NFC para sa pakikipag-ugnayan sa smartphone ng customer. Ang pulang accent na kulay ay nagha-highlight ng mga item na malapit nang mabenta-sa pamamagitan ng mga petsa na may awtomatikong progresibong markdown na pagpepresyo: 15% diskwento sa 48 oras na natitira, 30% sa 24 na oras, 50% ang kailangan sa backend1{1} oras, 50% ang realtime na pagsasama1{1} oras. pagkakakonekta ng system ng pamamahala ng imbentaryo-ang imprastraktura ng ESL ay naging bahagi ng sistema ng pagbabawas ng pag-urong ng imbentaryo sa halip na isang tool lamang sa pagpepresyo.

Malamig na kapaligiran ng kasoipakilala ang mga komplikasyon ng temperatura na tinalakay kanina. Ang mga dairy cooler na tumatakbo sa 4 na℃ay nagdudulot ng kapansin-pansing paghina ng pag-refresh. Ang mga kaso ng karne sa 2℃ay mas malala. Ang mga kaso ng frozen na pagkain sa -18℃ay nangangailangan ng mga espesyal na panel na may malawak na temperatura na nagkakahalaga ng 40-60% na mas mataas kaysa sa mga karaniwang unit. Isang frozen food retailer ang unang nag-deploy ng mga standard panel sa kanilang seksyon ng ice cream; naging hindi nababasa ang mga label sa loob ng isang linggo dahil naipon ang ghosting mula sa hindi sapat na pag-refresh sa temperatura ng operating.

Ang gradient ng temperatura sa loob ng mga refrigerated case ay lumilikha ng karagdagang kumplikado. Ang mga air curtain system ay gumagawa ng mga variation ng temperatura na 8-12℃sa pagitan ng front edge (mas mainit, malapit sa ambient air mixing) at sa likod (mas malamig, malapit sa evaporator). Ang mga label sa harap ng isang dairy case ay maaaring gumana sa 8℃habang ang mga label sa likod ay gumagana sa 2℃-sapat na naiiba upang mangailangan ng ibang waveform timing. Ang mga sopistikadong deployment ay nagpapatupad ng per-label na temperature sensing na may mga indibidwal na parameter ng pag-refresh.

Nabubulok na pagsubaybay sa imbentaryoang pagsasama ay kumakatawan sa susunod na ebolusyon. Kapag ang mga ESL system ay kumonekta nang dalawang direksyon sa pamamahala ng imbentaryo, ang label ay nagiging isang sensor pati na rin ang isang display. Ang-pag-detect ng stock-pagtukoy kapag walang laman ang isang shelf na posisyon batay sa kakulangan ng aktibidad sa pagbebenta-ay nagbibigay-daan sa mga awtomatikong alerto sa muling pagdadagdag. Binawasan ng isang departamento ng produkto ang-ng-mga insidente ng stock ng 34% gamit ang ESL-pinagsamang pagsubaybay sa imbentaryo na nag-flag ng mga posisyon na walang aktibidad sa pagbebenta nang higit sa 4 na oras sa mga peak period.

Warehouse at Industrial Logistics: Scale Changes Everything

Ang mga deployment ng ESL ng bodega sa industriya ay gumagana sa ilalim ng mga hadlang na bihirang makaharap ng mga arkitekto ng retail system. Ang isang grocery store ay maaaring magkaroon ng 15,000 SKU sa 40,000 square feet. Ang distribution center na naghahain sa grocery chain na iyon ay may 50,000+ SKU sa 500,000 square feet na may taas na kisame na 40 feet. Ang mga modelo ng RF propagation na gumagana sa isang 12-foot-ceiling retail environment ay ganap na nabigo sa isang warehouse na may steel racking na umaabot hanggang 35 feet.

Pagkakakilanlan ng lokasyon ng binnangangailangan ng ibang mga priyoridad sa pagpapakita kaysa sa mga tag ng presyo ng tingi. Ang nangingibabaw na impormasyon ay hindi presyo-ito ay code ng lokasyon, SKU, at dami. Ang mga template ng ESL ng Warehouse ay karaniwang nagpapakita ng mga identifier ng lokasyon sa 48-point o mas malalaking font na nababasa mula sa 3+ metro, na nagbibigay-daan sa mga operator ng forklift at pick-pack na manggagawa upang matukoy ang mga lokasyon nang hindi lumalapit sa bin. Ang mga kinakailangan sa contrast ratio ay humihigpit dahil ang panonood ay nangyayari sa ilalim ng variable na pang-industriya na ilaw-ilang mga pasilyo sa ilalim ng direktang mga high-bay fixture sa 1500+ lux, ang iba ay nasa anino sa 200 lux.

Pumili ng-sa-light integrationnagpapalawak ng ESL na lampas sa passive na pagpapakita sa aktibong gabay sa daloy ng trabaho. Ang mga LED indicator na isinama sa e-paper ay nagpapakita ng flash upang idirekta ang mga manggagawa na pumili ng mga lokasyon. Ipinapakita ng EPD kung ano ang pipiliin; ipinapakita ng LED kung saan pipiliin. Binabawasan ng pinagsamang mga system ang mga rate ng error sa pagpili mula sa karaniwang 0.5-1% na hanay pababa sa 0.1% o mas mahusay. Ang power budget ay nagbabago ng-LED na indikasyon sa panahon ng pagpili ng mga operasyon ay kumokonsumo ng mas maraming kapangyarihan kaysa sa e-paper refresh cycle. Ang mga arkitektura ng baterya ay umaangkop nang naaayon, kadalasang lumilipat sa mga AA lithium cell o wired power para sa mga lokasyong may mataas na aktibidad.

Mataas na-bay rack na kapaligiranstress RF na mga sistema ng komunikasyon. Ang metal racking ay lumilikha ng multipath interference. Ang mga matataas na pasilyo ay gumagawa ng mga shadow zone. Ang isang gateway na sumasaklaw sa 25 metro sa retail ay maaaring sumasakop lamang ng 8-10 metro sa isang siksikan na kapaligiran ng warehouse. Tumataas ang density ng gate ng 3-4× kumpara sa mga retail deployment para sa katumbas na saklaw. Ang ilang mga pag-deploy ng warehouse ay nagpapatakbo ng mga hybrid na network-sub-1GHz para sa pagtagos sa mga siksik na lugar ng rack, WiFi para sa mga bukas na lugar ng pagtatanghal, na may middleware na pinag-iisa ang layer ng komunikasyon.

Forklift-mga naka-mount na mobile na displaykumakatawan sa isang umuusbong na variant ng ESL ng warehouse. Sa halip na mga nakapirming etiketa sa istante, ipinapakita ang naka-mount sa mga forklift mast at tumatanggap ng totoong-oras na mga tagubilin sa pagpili habang nagna-navigate ang mga operator sa bodega. Ang mga device na ito ay patuloy na nag-a-update-lokasyon, dami, susunod na destinasyon-na nangangailangan ng mga power architecture na ganap na naiiba sa mga static na shelf label. Ang hardwired power mula sa forklift electrical system ay pamantayan; ang pagpapatakbo ng baterya ay hindi mabubuhay para sa tuluy-tuloy na-pag-update ng mga application.

Automation ng pagbilang ng imbentaryogumagamit ng bidirectional na komunikasyon sa ESL. Ang pagsasama ng RFID ay nagbibigay-daan sa awtomatikong pagbibilang ng cycle-mga produktong na-tag ng RFID pass malapit sa mga unit ng ESL na nilagyan ng mga RFID reader, at pag-update ng mga bilang ng imbentaryo nang walang manu-manong pag-scan. Binawasan ng deployment ng distribution center ang paggawa ng pisikal na imbentaryo ng 60% gamit ang ESL-integrated RFID cycle counting na nagpapanatili ng perpetual na katumpakan ng imbentaryo nang higit sa 99%.

Malupit na mga rating sa kapaligiranbagay sa mga kontekstong pang-industriya. IP54 dust at splash resistance ay baseline para sa warehouse ESL; Ang IP65 ay nagiging kinakailangan sa mga kapaligiran na may mga pamamaraan sa paglilinis ng washdown. Mahalaga ang paglaban sa kemikal sa mga pasilidad na humahawak ng mga solvent o mga ahente sa paglilinis. Ang isang bodega ng mga piyesa ng sasakyan ay nangangailangan ng mga label na lumalaban sa brake fluid at pagkakalantad ng transmission fluid-mga karaniwang ESL housing na nasira sa loob ng mga buwan. Nagdagdag ng 35% ang mga espesyal na enclosure na may chemical-resistant na polycarbonate housing sa halaga ng unit ngunit napatunayang mahalaga para sa mahabang buhay ng deployment.

Pangangalaga sa Kalusugan at Botika: Ang Katumpakan ay Hindi-Mapag-uusapan

Ang mga deployment ng ESL ng Pharmacy ay nahaharap sa mga kinakailangan sa regulasyon na wala sa kumbensyonal na retail. Ang isang error sa pagpepresyo sa isang grocery store ay nangangahulugan ng mga reklamo ng customer at potensyal na legal na pagkakalantad sa ilalim ng mga batas sa katumpakan ng presyo. Ang isang error sa pag-label ng gamot sa isang parmasya ay maaaring mangahulugan ng pinsala o kamatayan ng pasyente. Ang profile ng panganib ay pangunahing nagbabago sa mga priyoridad sa disenyo ng system.

Pagpapakita ng pagkakakilanlan ng droganangangailangan ng density ng impormasyon na lampas sa karaniwang retail na ESL. Ang isang label sa istante ng parmasya ay dapat magpakita ng: pangalan ng gamot (brand at generic), lakas, form ng dosis, numero ng NDC, presyo, presyo ng yunit, tagagawa, at madalas na mga kinakailangan sa imbakan. Ang paglalagay nito sa isang 2.13" na label ay nangangailangan ng maingat na typography-o mas karaniwan, ang deployment ng 2.9" o mas malalaking display. Gumagamit ang ilang parmasya ng mga 4.2" na label na may mga QR code na nagli-link upang makumpleto ang impormasyon sa pagrereseta.

Pag-verify ng katumpakan ng barcodenagiging kritikal. Ang mga kawani ng parmasya ay nag-i-scan ng mga gamot nang maraming beses sa panahon ng pagbibigay ng mga workflow-pagtanggap, pag-iimbak, paghila, pag-verify, pag-dispense. Ang ESL-na ipinapakitang barcode ay dapat mag-scan nang tama sa bawat hakbang. Hinihigpitan nito ang mga kinakailangan sa contrast ratio na lampas sa mga minimum na retail. Ang pagsubok sa lahat ng kagamitan sa pag-scan ng parmasya ay nagpapakita na ang mga lumang pharmacist verification scanner-ang ilan ay gumagamit pa rin ng teknolohiyang CCD kaysa sa modernong laser o imaging scanner-ay nangangailangan ng 10:1 o mas mahusay na contrast para sa maaasahang pagbabasa. Dapat isaalang-alang ng pagpili ng panel ang pinakamasama-case scanning equipment sa naka-install na base.

Mga lugar ng kontroladong sangkapipakilala ang mga kinakailangan sa pisikal na seguridad. Ang mga gamot sa Iskedyul II-V ay nangangailangan ng secure na storage na may access logging. Ang ESL sa mga controlled substance na cabinet ay dapat na isama sa cabinet access control system-na nagpapakita ng mga restricted access indicator, nagla-log kung aling mga label ang makikita sa bawat pagbubukas ng cabinet, na posibleng hindi pagpapagana ng display sa panahon ng hindi awtorisadong mga pagtatangka sa pag-access. Isinasama ng isang botika ng ospital ang ESL sa kanilang kinokontrol na sistema ng pamamahala ng substansiya upang ipakita ang real-oras na mga bilang ng imbentaryo na awtomatikong nag-a-update habang ibinibigay ang mga gamot, na inaalis ang manu-manong pagkakasundo sa bilang.

Imbakan ng gamot sa refrigeratorpinagsasama ang mga kinakailangan sa katumpakan ng parmasya sa malamig-mga hamon sa temperatura ng chain. Ang mga bakuna, insulin, at ilang partikular na biologic ay nangangailangan ng imbakan sa pagitan ng 2-8℃. Ang malawak na-temperatura na ESL panel ay sapilitan. Ang ilang mga application ng cold storage ng parmasya ay nangangailangan ng pag-log ng temperatura gamit ang mga ESL-pinagsamang sensor na nagpapakita ng kasalukuyang temperatura kasama ng impormasyon ng gamot na nagbibigay ng visual na pag-verify na ang mga kondisyon ng imbakan ay nananatili sa loob ng detalye nang hindi nangangailangan ng staff na suriin ang hiwalay na kagamitan sa pagsubaybay.

Mga operasyon sa botika ng ospitalmagdagdag ng pagiging kumplikado lampas sa retail na parmasya. Ang mga cart ng gamot, mga automated na dispensing cabinet, at mga lokasyon ng satellite pharmacy ay nagpapakita ng magkakaibang mga kinakailangan sa ESL. Nangangailangan ang cart-mounted ESL ng masungit na konstruksyon na nabubuhay sa paulit-ulit na transportasyon; ang mga display ay dapat manatiling nababasa sa ilalim ng fluorescent na ilaw na karaniwan sa mga koridor ng ospital. Ang automated na dispensing cabinet integration ay nangangailangan ng mga protocol ng komunikasyon na tugma sa cabinet management software-madalas na pagmamay-ari na system na may limitadong third-party na kakayahan sa pagsasama.

Dokumentasyon ng pagsunod sa regulasyonnangangailangan ng mga audit trail na bihirang ibigay ng mga retail ESL system. Ang akreditasyon ng Joint Commission para sa mga parmasya ng ospital ay nangangailangan ng dokumentasyon ng katumpakan ng pag-label ng gamot. Ang mga sistema ng pamamahala ng ESL ay dapat mag-log sa bawat pag-update ng label na may timestamp, awtorisasyon ng user, at mga detalye ng pagbabago ng nilalaman. Partikular na sinuri ng Joint Commission survey ng isang sistema ng ospital ang kanilang mga kakayahan sa audit trail ng ESL; humiling ang surveyor ng dokumentasyon ng mga pamamaraan sa pag-verify ng katumpakan ng label sa nakalipas na 12 buwan.

Electronics at Mataas na -Pagtitingi ng Halaga: Tunay na-Mapagkumpitensyang Pagpepresyo sa Panahon

Gumagana ang retail ng consumer electronics sa isang presyo-transparent na merkado kung saan ang mga customer ay regular na sinusuri ang pagpepresyo ng kakumpitensya sa mga smartphone habang nakatayo sa tindahan. Ang proposisyon ng halaga ng ESL ay lumilipat mula sa pagtitipid sa paggawa patungo sa kakayahang tumugon sa mapagkumpitensya-ang kakayahang tumugma o talunin ang mga presyo ng kakumpitensya sa totoong-oras kaysa maghintay para sa magdamag na mga update sa file ng presyo.

Competitive price monitoring integrationnag-uugnay sa mga sistema ng ESL sa mga serbisyo ng price intelligence na patuloy na nag-scrape ng mga website ng kakumpitensya. Kapag ibinaba ng isang pangunahing kakumpitensya ang kanilang presyo sa isang flagship na smartphone, matutukoy ng price intelligence service ang pagbabago sa loob ng ilang minuto, sinusuri ng pricing engine ang mga panuntunan sa margin, at ang mga na-update na presyo ay dumarami sa mga shelf label sa loob ng 3-10 segundong window ng latency ng network. Binawasan ng isang retailer ng electronics ang presyo-mga walkout ng 18% pagkatapos ipatupad ang real-time na mapagkumpitensyang pagtutugma ng presyo sa pamamagitan ng kanilang imprastraktura ng ESL.

Pagpapakita ng mayamang impormasyon ng produktonababagay sa mas mataas na pagsasaalang-alang na mga pagbili na karaniwan sa retail ng electronics. Gusto ng isang customer na bumibili ng $1,500 na laptop ng mga detalye-processor, memory, storage, resolution ng display, buhay ng baterya. Ang mas malaking format na ESL (7.5" at mas mataas) ay nagbibigay-daan sa pagpapakita ng detalye na dati nang nangangailangan ng mga naka-print na spec card. Ang ilang mga retailer ng electronics ay nagde-deploy ng mga kumbinasyong fixture na may e-papel para sa pagpepresyo at mga detalye kasama ng maliliit na LCD screen para sa nilalamang pang-promosyon ng video-na ginagamit ang mga lakas ng bawat teknolohiya.

Display ng kalakip na accessorygumagamit ng ESL para humimok ng mga benta ng attachment. Ang isang display na nagpapakita ng "gumagana sa:" na impormasyon ay nagli-link ng mga pangunahing produkto sa mga katugmang accessory-mga case para sa mga telepono, mga cable para sa mga laptop, mga laro para sa mga console. Ang dynamic na pagpepresyo ng attachment ay maaaring mag-alok ng mga bundle na diskwento na ipinapakita sa accessory na ESL kapag ang pangunahing produkto na ESL ay nagpapahiwatig ng mga antas ng imbentaryo na nangangailangan ng paggalaw.

Pagsasama ng anti-pagnanakawnagiging may-katuturan para sa mataas na-halagang paninda. Maaaring isama ang mga ESL system sa electronic article surveillance (EAS) at RFID-based inventory tracking. Kapag ang EAS tag ay inalis nang walang wastong pag-deactivate, ang nauugnay na ESL ay maaaring magpakita ng alerto o magbago ng hitsura. Ang mga mas sopistikadong pagpapatupad ay nag-a-update ng mga bilang ng imbentaryo sa totoong-oras habang ang mga produkto ay inalis mula sa mga panseguridad na fixture, na nagpapagana ng agarang stock-kamalayan.

Pagpepresyo sa lifecycle ng produktopara sa electronics ay sumusunod sa mga predictable na pattern-paglunsad ng premium na pagpepresyo, mapagkumpitensyang mid-pagpepresyo sa buhay, clearance na pagtatapos-ng-pagpepresyo sa buhay. Ang ESL ay nagbibigay-daan sa mga naka-automate na panuntunan sa pagpepresyo ng lifecycle na nagsasaayos ng mga margin batay sa edad ng produkto, mga antas ng imbentaryo, at mga iskedyul ng paglulunsad ng produkto ng kapalit. Kapag naglunsad ang isang bagong iPhone, awtomatikong nag-a-update ang ESL ng nakaraang henerasyon na may pagpepresyo ng clearance ayon sa-paunang tinukoy na mga panuntunan sa margin, nang walang manu-manong interbensyon.

Pamamahala ng unit ng demosa electronics retail ay gumagamit ng mga variant ng ESL na idinisenyo para sa mga fixture ng display ng produkto. Ang mga unit na ito ay madalas na isinasama sa mga security tether, power management system, at interactive na kiosk. Maaaring magpakita ang display ng pagpepresyo kapag idle at lumipat sa mga tampok na highlight kapag nakikipag-ugnayan ang mga customer sa demo na produkto. Gumagamit ang ilang pagpapatupad ng mga proximity sensor para makita ang presensya ng customer at i-update ang ipinapakitang content nang naaayon.

Mga Bahaging Pang-industriya at MRO: Mahabang-Mga Hamon sa Imbentaryo ng Buntot

Ang mga tagapamahagi ng maintenance, repair, at operations (MRO) at mga supplier ng pang-industriya na bahagi ay namamahala sa mga profile ng imbentaryo na lubhang naiiba sa retail ng consumer. Ang isang tipikal na distributor ng MRO ay nagdadala ng 100,000+ SKU na may mahabang-pamamahagi ng buntot-20% ng mga SKU ay bumubuo ng 80% ng kita habang 80% ng mga SKU ay nakaupo nang may kaunting paggalaw. Ang mga tradisyunal na diskarte sa pag-label ay nabigo sa ekonomiya kapag ang mga gastos sa pagpapanatili ng label ay lumampas sa margin ng produkto para sa mabagal na paglipat ng mga item.

Mataas na-SKU-bilang ekonomiyailipat ang mga kalkulasyon ng ESL ROI. Sa grocery retail, ang ESL payback ay pangunahing nagmumula sa labor savings sa mga pagbabago sa presyo. Sa pamamahagi ng MRO, ang payback ay nagmumula sa pagpapabuti ng katumpakan ng imbentaryo at pinababang pagkaluma sa mabagal-paglipat ng stock. Binawasan ng isang fastener distributor ang write off-ng imbentaryo ng 31% pagkatapos i-deploy ang ESL-pinagsamang pagsubaybay sa imbentaryo na nagtukoy ng mabagal-paglipat ng stock para sa pampromosyong pagpepresyo bago ang pagkaluma.

Pagpapakita ng teknikal na detalyeang mga kinakailangan ay mas katulad ng parmasya kaysa sa grocery. Ang mga pang-industriya na bahagi ay nangangailangan ng pagpapakita ng mga dimensional na detalye, mga grado ng materyal, mga sertipikasyon, at impormasyon sa pagiging tugma. Ang ESL ng isang bearing distributor ay nagpapakita ng: part number, manufacturer, bore diameter, outer diameter, width, speed rating, load rating, at mga naaangkop na detalye (ISO, ABEC, atbp.). Ang mga kinakailangan sa density ng impormasyon ay nagtutulak patungo sa mas malalaking display at maingat na typographic na disenyo.

Mga sistema ng lokasyon ng binsa pamamahagi ng mga bahagi ay madalas na gumagamit ng pagmamay-ari na mga scheme ng coding ng lokasyon na binuo sa mga dekada ng operasyon. Ang pagsasama-sama ng ESL ay dapat tumanggap ng mga legacy na format ng lokasyon habang posibleng i-enable ang paglipat patungo sa standardized na location coding. Ang pamamahala sa pagbabago ay nagiging kasinghalaga ng teknikal na pagpapatupad-mga tauhan ng warehouse na nakasanayan na sa mga code ng lokasyon na ginamit nila sa loob ng 20 taon na lumalaban sa mga pagbabago sa format anuman ang mga kakayahan ng system.

Customer-na nakaharap sa mga terminalsa mga bahagi ng counter ay nakikinabang mula sa pagsasama ng ESL. Kapag ang isang customer ay humiling ng isang bahagi, ang counter staff ay nagtatanong sa system, at ang ESL ay nagpapakita sa lokasyon ng imbakan na lumiwanag o nagpapakita ng mga tagubilin sa pagkuha. Ang ilang mga distributor ng bahagi ay nagpatupad ng mga "bring to counter" na mga daloy ng trabaho kung saan ang mga ESL display sa mga lokasyon ng bin ay nagpapakita ng mga tagubilin sa pagpili at mga pangalan ng tauhan ng counter, na nagpapagana ng maraming sabay-sabay na pakikipag-ugnayan sa serbisyo sa customer na may malinaw na pagkakakilanlan ng pickup.

Mga pagpapatakbo ng kitting at pagpupulonggamitin ang ESL upang gabayan ang pagpili ng bahagi para sa maraming-part assemblies. Maaaring kasama sa hydraulic system kit ang pump, motor, valve, fitting, hose, at fluid-bawat isa ay nakaimbak sa iba't ibang lokasyon ng warehouse. Ipinapakita ng mga ESL display sa bawat lokasyon ang pagkakasunud-sunod ng kit, mga dami na kailangan, at katayuan ng pagkumpleto. Ang pagsasama sa dokumentasyon ng pagpupulong ay nagpapakita ng mga tagubilin sa trabaho kasama ng pagkakakilanlan ng bahagi.

Vendor-pinamamahalaang imbentaryo (VMI)ginagamit ng mga programa ang ESL para sa pagbabahagi ng visibility. Kapag pinamamahalaan ng mga supplier ang mga antas ng imbentaryo sa mga lokasyon ng customer, maaaring ipakita ng ESL ang status ng muling pagdadagdag, mga papasok na petsa ng pagpapadala, at availability ng stock. Sinusuportahan ng transparency na ito ang-sa-oras na mga programa sa pagmamanupaktura na nangangailangan ng maaasahang availability ng mga piyesa nang walang labis na pamumuhunan sa imbentaryo.

ESL vs. Alternative Display Technologies BAGONG SEKSYON

Ang pagpili ng ESL ay hindi lamang tungkol sa pagpili ng pinakamahusay na e-papel panel. Ito ay tungkol sa pagpili ng tamang display technology para sa application.E-papelnakikipagkumpitensya saMga display sa istante ng LCD, mga display ng segment, at tradisyonal na mga label ng papel-bawat isa ay may natatanging katangian ng pagganap, istruktura ng gastos, at mga sweet spot ng application. Ang sumusunod na pagsusuri ay nagbibigay ng teknikal na pundasyon para sa mga desisyon sa pagpili ng teknolohiya.

E-Papel (EPD) Electronic Shelf Label

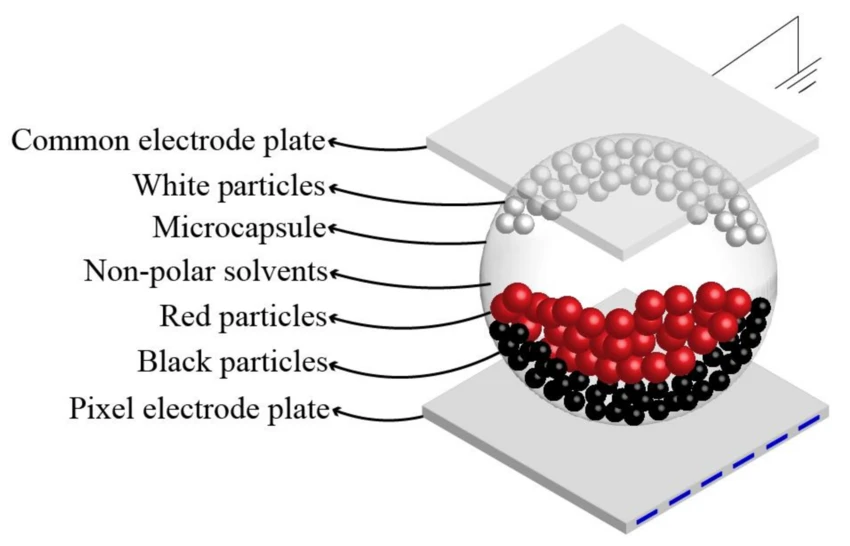

Prinsipyo ng pagpapatakbo: Paglipat ng electrophoretic particle sa microcapsule suspension sa ilalim ng inilapat na electric field. Ang Bistable-ay nagpapanatili ng larawan nang walang kapangyarihan.

Mga lakas: Zero power consumption kapag static (true bistability), mahusay na ambient light readability, malawak na viewing angle (170℃+), papel-tulad ng hitsura na natural na sumasama sa retail environment, multi-taon na tagal ng baterya mula sa mga coin cell, sinag ng araw na madaling mabasa para sa labas at mataas na-liwanag na application.

Mga Limitasyon: Mabagal na pag-refresh (300-2000ms para sa buong pag-update), limitadong kakayahan sa kulay (1-4 na kulay para sa mga komersyal na produkto, lumilitaw na buong kulay), mga ghosting artifact na nangangailangan ng pana-panahong buong pag-refresh, pagbaba ng pagganap ng malamig na temperatura, mas mataas na paunang halaga ng yunit kaysa sa mga alternatibong LCD.

Istraktura ng gastos: Ipakita ang mga module $3-15 depende sa laki at kakayahan ng kulay; kumpletong mga unit ng ESL na may controller, komunikasyon, pabahay, at baterya $8-40; imprastraktura (gateway, management software) ay nagdaragdag ng $0.50-2 bawat label para sa mga karaniwang deployment.

Pinakamainam na mga aplikasyon: Price-centric retail labeling na may madalang na pag-update (grocery, general merchandise, pharmacy), panlabas o mataas na-ambient-light environment, mga deployment na inuuna ang tagal ng baterya kaysa sa bilis ng pag-update, mga application na nangangailangan ng papel-tulad ng aesthetics.

Mga LCD Shelf Display

Prinsipyo ng pagpapatakbo: Liquid crystal light modulation na may LED backlight. Nangangailangan ng tuluy-tuloy na kapangyarihan para sa backlight; hindi pinapanatili ang estado ng display nang walang kapangyarihan.

Mga lakas: Mabilis na pag-refresh (60Hz standard, angkop para sa video), buong kulay na kakayahan na may milyun-milyong kulay, mataas na liwanag para sa atensyon-mga promosyon sa pag-agaw, kakayahang magpakita ng video at animation, mature na teknolohiya na may malawak na ecosystem ng supplier.

Mga Limitasyon: Tuloy-tuloy na pagkonsumo ng kuryente (3-15W para sa mga tipikal na shelf-edge na display), mahinang performance ng ambient light (washed out na hitsura sa maliwanag na retail environment), mga limitasyon sa viewing angle (± 60℃na karaniwan bago ang color shift), ang backlight failure ay karaniwang failure mode, nangangailangan ng wired power infrastructure.

Istraktura ng gastos: Ipakita ang mga module $15-50 depende sa laki; ang kumpletong networked shelf ay nagpapakita ng $50-200; Ang mga gastos sa pag-install ay kadalasang lumalampas sa mga gastos sa hardware dahil sa mga kinakailangan sa imprastraktura ng kuryente.

Pinakamainam na mga aplikasyon: Mga end cap na pang-promosyon kung saan nakakaakit ng pansin ang animation,-mga display ng advertising na may kakayahang video,-limitadong mga kampanyang pang-promosyon, mga kapaligiran na may kontroladong ilaw (mga interior ng mall, mga tindahan sa paliparan), mga application kung saan mayroon nang power infrastructure.

I-segment ang mga LCD Display

Prinsipyo ng pagpapatakbo: Simpleng likidong kristal na mga segment (tulad ng mga display ng calculator) na hinimok ng mga nakalaang driver ng segment. Napakababa ng kapangyarihan ngunit limitado sa paunang-natukoy na mga hanay ng character.

Mga lakas: Napakababa ng halaga ($0.50-2 bawat display), napakababang konsumo ng kuryente (mga microamp para sa static na display), malawak na hanay ng temperatura, simpleng pagmamaneho electronics, napatunayang pagiging maaasahan sa mga dekada ng pag-deploy.

Mga Limitasyon: Nililimitahan ng mga nakapirming pattern ng segment ang naitatanghal na nilalaman (karaniwang mga numero at limitadong mga character lamang), walang kakayahan sa graphics, limitadong mga pagpipilian sa laki, aesthetically napetsahan na hitsura, ang bawat karakter ay nangangailangan ng dedikadong pattern ng segment.

Istraktura ng gastos: Ipakita ang mga module sa ilalim ng $1 sa volume; kumpletong mga yunit ng display ng presyo $2-5; kaunting gastos sa imprastraktura.

Pinakamainam na mga aplikasyon: Puro numeric na pagpapakita ng presyo kung saan hindi kinakailangan ang flexibility ng content, matinding gastos-sensitive deployment, mataas-volume na application na inuuna ang unit economics kaysa sa kakayahan, malupit na deployment sa kapaligiran kung saan ang mga sopistikadong electronics ay lumilikha ng panganib sa pagiging maaasahan.

Mga Label ng Papel (Manual)

Prinsipyo ng pagpapatakbo: Ang mga naka-print na label na papel ay ipinasok sa mga plastic holder o direktang nakadikit sa mga gilid ng istante. Manu-manong na-update ng mga tauhan ng tindahan.

Mga lakas: Pinakamababang gastos sa teknolohiya (epektibong zero para sa display hardware), walang limitasyong graphical flexibility, walang electronics na mabibigo, walang mga kinakailangan sa imprastraktura, pamilyar na daloy ng trabaho para sa retail staff.

Mga Limitasyon: Proseso ng -masigasig na pag-update (15-30 segundo bawat label para sa mga may karanasang kawani), madaling kapitan ng error (tinatantiyang 5-15% na mga isyu sa katumpakan ng presyo sa karaniwang retail), mga gastos sa materyales at mga consumable sa pag-print, limitadong kakayahang magsagawa ng mabilis na pagbabago ng presyo, basura sa kapaligiran mula sa pagtatapon ng label.

Istraktura ng gastos: Mga may hawak ng label na $0.10-0.50 bawat isa; mga papel na label $0.01-0.05 bawat isa; Ang patuloy na mga gastos sa paggawa at materyales ay karaniwang lumalampas sa mga gastos sa lifecycle ng ESL sa loob ng 2-4 na taon para sa mga aplikasyon na may mataas na dalas ng pag-update.

Pinakamainam na mga aplikasyon: Napakaliit na retail na operasyon kung saan bale-wala ang gastos sa paggawa (may-ari ng-mga tindahan), napakababang dalas ng pag-update na kapaligiran, pansamantala o pop-up retail kung saan hindi makatwiran ang pamumuhunan sa imprastraktura, mga application na nangangailangan ng hindi pangkaraniwang pisikal na mga format na hindi available sa mga elektronikong opsyon.

Framework sa Pagpili ng Teknolohiya

Ang mga pamantayan sa pagpapasya para sa pagpili ng teknolohiya ng display ay nagsasangkot ng maraming salik na dapat timbangin ayon sa mga priyoridad ng aplikasyon:

Dalas ng pag-updatemalakas na nakakaimpluwensya sa pagpili ng teknolohiya. Ang mga application na may mas mababa sa lingguhang pag-update ay bihirang nagbibigay-katwiran sa pamumuhunan sa ESL; nananatiling matipid ang mga label na papel. Ang mga application na may pang-araw-araw na pag-update ay umaabot sa breakeven ng ESL sa loob ng 2-3 taon. Ang mga application na may maraming pang-araw-araw na pag-update ay lubos na pinapaboran ang ESL economics.

Ang pagiging kumplikado ng nilalamannakakaapekto sa pagpili ng teknolohiya. Ang purong numeric na display ng presyo ay maaaring gumamit ng segment na LCD sa pinakamababang halaga. Ang mga presyo at limitadong text (mga pangalan ng produkto, pagpepresyo ng unit) ay nababagay sa-papel na ESL. Nangangailangan ng LCD ang rich graphic na content o video sa kabila ng mas mataas na gastos sa kuryente.

Mga kondisyon sa kapaligiranhadlangan ang mga pagpipilian. Ang mataas na ambient light (panlabas, bintana, maliwanag na retail na ilaw) ay pinapaboran ang e-papel na reflective display. Ang mga kontroladong kapaligiran sa pag-iilaw ay maaaring gumamit ng LCD nang epektibo. Ang matinding temperatura (refrigerated, outdoor) ay nangangailangan ng naaangkop na mga rating ng panel anuman ang pagpili ng teknolohiya.

Ang pagkakaroon ng imprastraktura ng kuryentemadalas na tinutukoy ang pagiging posible. Ang mga lokasyong walang available na power o kung saan ang pagpapatakbo ng power ay napakamahal na mahalagang nag-uutos ng baterya-powered ESL. Maaaring isaalang-alang ng mga lokasyong may power infrastructure na (sa itaas-mga shelf lighting circuits) ang mga opsyon sa LCD.

Kabuuang halaga ng pagsusuri sa pagmamay-aridapat isaalang-alang:

Malaki ang pagkakaiba ng mga bilang na ito batay sa mga lokal na gastos sa paggawa, mga dalas ng pag-update, at sukat ng deployment. Karaniwang pinapaboran ng kalkulasyon ang ESL para sa mga dalas ng pag-update na higit sa 1-2 beses lingguhan sa mga merkado ng paggawa ng maunlad na ekonomiya.

Mga Istratehiya sa Hybrid Deployment

Ilang retailer ang naglalagay ng iisang display technology sa lahat ng application. Ang mga hybrid na diskarte ay tumutugma sa teknolohiya sa mga kinakailangan sa aplikasyon sa loob ng isang retail na kapaligiran:

E-papel para sa presyo, LCD para sa promosyongumagamit ng ESL para sa karaniwang pagpepresyo sa buong tindahan habang nagde-deploy ng mga LCD screen sa mga end cap, checkout area, at promotional hot spot kung saan ang kakayahan ng video at mataas na liwanag ay nakakaakit ng atensyon ng customer. Kinukuha ng diskarteng ito ang mga benepisyo sa kahusayan ng ESL para sa karamihan ng mga label habang pinapanatili ang kakayahang umangkop sa promosyon kung saan ito ang pinakamahalaga.

I-segment ang LCD para sa presyo, e-papel para sa impormasyonnagpapakalat ng murang mga display ng segment para sa purong numeric na pagpepresyo habang gumagamit ng mas malalaking e-paper display para sa detalyadong impormasyon ng produkto kung saan ang pagiging kumplikado ng nilalaman ay nagbibigay-katwiran sa premium ng gastos. Pinaliit ng diskarteng ito ang gastos para sa mataas na-volume na pangunahing mga label habang pinapagana ang rich information display kung saan ang halaga ng customer ay nagbibigay-katwiran sa pamumuhunan.

Pagtutugma ng teknolohiya sa temperatura-zonenagde-deploy ng karaniwang ESL sa mga nakapaligid na retail na lugar habang gumagamit ng malawak na-mga variant ng temperatura sa mga refrigerated zone at posibleng mag-opt para sa mga hardier segment na display sa mga seksyon ng freezer kung saan kahit na ang malawak na-temperatura at-performance ng papel ay nagiging marginal. Ang pagpili ng teknolohiya ay sumusunod sa mga kinakailangan sa kapaligiran sa halip na maglapat ng mga pare-parehong pagtutukoy.

I-scale-ang naaangkop na imprastrakturamaaaring gumamit ng ESL na may buong imprastraktura ng network sa malalaking-format na mga tindahan habang nagde-deploy ng mga standalone na display ng segment o kahit na mga paper label sa mas maliliit na format na tindahan kung saan ang pamumuhunan sa imprastraktura ay hindi matipid. Isinasaalang-alang ng pagpili ng teknolohiya ang deployment scale kasama ng mga teknikal na kinakailangan.

Mga Umuusbong na Teknolohiya

Mataas na-Pananaliksik sa EPD

Nakamit ang mga demonstrasyon sa laboratoryo75Hz refresh ratesa e-mga panel ng papel-papalapit sa teritoryo ng LCD. Ang mga demo na ito sa mga kumperensya ng industriya ay talagang kahanga-hanga, ngunit nananatiling malayo ang deployment ng produksyon.

Kabilang sa mga pangunahing teknolohiyang nagpapaganalikidong kristal additivesna dope electrophoretic fluid na may mga compound na nag-uudyok sa mga epekto ng backflow. Ang mga papeles sa pananaliksik ay nag-uulat ng 2.8x na pagpapabuti ng bilis habang sabay na binabawasan ang boltahe sa pagmamaneho ng 50%.Manipis na-pelikula sa harap-mga laminate ng eroplanobawasan ang distansya ng paglilipat ng butil.Novel nanoparticle formulationsi-optimize ang mga katangian ng surface charge at bawasan ang hydrodynamic radius. Atmachine learning-na-optimize na pagbuo ng waveformumaangkop sa totoong-oras upang ipakita ang estado at mga kondisyon sa kapaligiran.

Ang mga teknolohiyang ito ay nananatili sa pag-unlad. Ang pagtukoy sa produksyon ng mga produkto ng ESL batay sa mga resulta ng laboratoryo ay hindi ipinapayong.

Kulay E-Papel Evolution

E Ink Gallery 3ipinapakita ng teknolohiya kung saan patungo ang kulay ng EPD. Ang itim/puting pag-refresh ay bumaba sa350ms, bumaba mula sa 2000ms sa mga nakaraang henerasyon. Mabilis na color mode hit500ms. Gumagana ang standard color mode750-1000ms. Kailangan pa rin ng mode ng kulay ng pinakamahusay na kalidad1500ms.

Ang Color EPD ay lumilipat mula sa "halos magagamit" patungo sa "praktikal na mabubuhay" para sa mga napiling application. Asahan ang patuloy na pagpapabuti, ngunit ang monochrome ay mananatili sa bilis at mga bentahe ng kapangyarihan nang walang katapusan dahil sa mga pangunahing pagkakaiba sa pisika ng particle.

Mga Detalye ng Pagganap para sa Disenyo ng System

Minimum Viable Specifications

Para sa pangkalahatang pag-label ng retail shelf, ang mga numerong ito ay kumakatawan sa sahig:

I-refresh ang orasdapat umabot ng 2000ms o mas mahusay para sa global mode, 500ms o mas mahusay para sa partial.Contrast ratiokailangang lumampas sa 8:1.Resolusyondapat umabot ng hindi bababa sa 100 DPI.Anggulo ng pagtingindapat sumasaklaw ng 170℃o mas malawak.Saklaw ng temperatura ng pagpapatakbodapat sumaklaw sa 0℃hanggang 40℃.Buhay ng bateryadapat lumampas sa 5 taon sa 2 update bawat araw.

Pinahusay na Mga Pagtutukoy

Para sa mga hinihingi na application-madalas na pag-update, humihigpit ang mga detalye ng cold storage, content na pang-promosyon-:

I-refresh ang orasdapat umabot ng 1000ms para sa global, 300ms para sa partial.Contrast ratiodapat lumampas sa 12:1.Resolusyondapat umabot sa 120 DPI o mas mataas.Kakayahang kulay(3-4 na kulay) ay nagiging may kaugnayan.Saklaw ng temperatura ng pagpapatakbodapat sumasaklaw sa -25℃hanggang 50℃.Buhay ng bateryadapat lumampas sa 3 taon sa 4 na pag-update bawat araw.

Pagpapatunay ng Pagtutukoy

Dapat ma-verify ang mga detalye ng vendor sa ilalim ng makatotohanang mga kundisyon. Hindi ito opsyonal-may naranasan na mga makabuluhang gaps sa pagitan ng mga claim sa datasheet at pagganap ng produksyon.

Subukan ang oras ng pag-refresh sa pinakamababa at pinakamataas na temperatura ng pagpapatakbo, hindi lamang sa temperatura ng silid. Kumpirmahin ang contrast ratio sa ilalim ng aktwal na mga kondisyon ng pag-iilaw ng tindahan, hindi sa pag-iilaw sa laboratoryo. I-validate ang mga projection sa buhay ng baterya na may nilalayong dalas ng pag-update at uri ng nilalaman-karaniwang ipinapalagay ng mga projection ng vendor ang pinakamahusay na-mga sitwasyon ng kaso. I-verify ang latency ng update sa antas ng system-na may bilang ng target na label upang matiyak na naaangkop ang mga sukat ng arkitektura ng network.

Pagtutugma ng Teknolohiya sa Aplikasyon

Ang pagpili ng teknolohiya ng electronic shelf label sa huli ay bumababa sa mga kakayahan sa pagtutugma sa mga kinakailangan. Ang pisika ng mga electrophoretic na display ay nagtatatag ng matatag na mga hangganan-mga rate ng pag-refresh, pagiging sensitibo sa temperatura, ghosting na gawi-na hindi lalampas sa halaga ng pag-optimize. Ang pag-unawa sa mga hangganang ito ay nagbibigay-daan sa makatotohanang disenyo ng system at pagpili ng naaangkop na teknolohiya.

Para sa mga deployment kung saan ang mga hadlang ay umaangkop sa application-katamtamang dalas ng pag-update, pagpapatakbo ng temperatura sa paligid,-nakatuon sa presyo na nilalaman-Ang ESL ay naghahatid ng nakakahimok na halaga sa pamamagitan ng pag-aalis ng paggawa, pagpapabuti ng katumpakan ng pagpepresyo, at kakayahang umangkop sa pagpapatakbo. Para sa mga application na tumutulak laban sa mga limitasyon ng ESL-mataas-mga update sa dalas, matinding temperatura, nilalaman ng rich media-mga alternatibong teknolohiya o hybrid na diskarte ay maaaring patunayang mas naaangkop.

Ang teknolohiya ay patuloy na sumusulong. Paunti-unting bumubuti ang mga rate ng pag-refresh. Lumalawak ang kakayahan ng kulay. Lumalawak ang mga saklaw ng temperatura. Ngunit ang pangunahing pisika ay nananatili. Ang matagumpay na pag-deploy ng ESL ay nangangailangan ng pagtatrabaho sa loob ng mga hadlang na ito, hindi pagpapanggap na wala ang mga ito.
